Панель инструментов предназначена для создания схемы путем "набрасывания" элементов на рабочую область, а также для быстрого доступа к часто используемым функциям. Настройка панели инструментов осуществляется двойным щелчком на панели или через локальное меню, вызываемое нажатием правой кнопки мыши над панелью. Вид панели инструментов приведен на рисунке ниже.

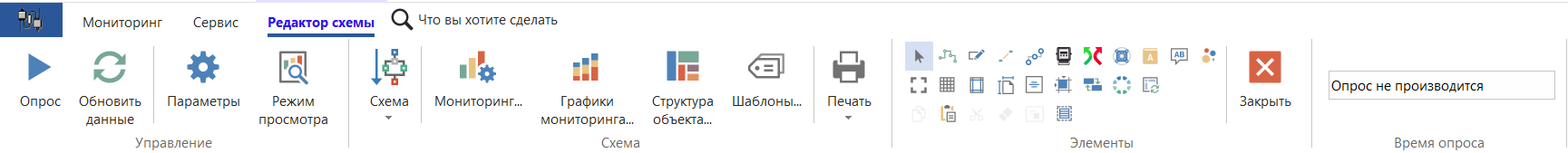

Вид панели инструментов редактора схем по умолчанию
Описание кнопок панели инструментов приведено в таблице ниже (слева направо).
Кнопка |
Описание |
|---|---|
Опрос |
Начинает или останавливает процесс опроса (утопленное состояние кнопки означает, что процесс активен); |
Обновить показания |
Ручное обновление всех показаний всех счетчиков – используется в случае ручного опроса счетчиков; |
Параметры |
Вызов формы "Свойства: Схема" |
Режим просмотра |
Переход в режим дизайна или "только для чтения"; |
Печать |
Вызов меню для предварительного просмотра и печати различных частей формы мониторинга |
Схема |
Вызов меню для операций чтения/записи/восстановления схемы; |
Вызов формы "Мониторинг" |
|
Вызов формы "Графики мониторинга" |
|
Вызов формы "Структура объекта" |
|
Шаблоны |
Вызов формы "Шаблоны" |
Показать/скрыть панель элементов пользователя |
Показывает/скрывает панель элементов пользователя (если они есть); |
Перейти в нормальный режим редактора |
Нормальный режим редактора – это режим, при котором нажатие левой кнопки мыши интерпретируется как выделение объекта; |
Режим редактора, в котором нажатие левой кнопки мыши над рабочей областью интерпретируется как начало прокладки фидера; |
|
Режим редактора, в котором нажатие левой кнопки мыши над рабочей областью интерпретируется как начало прокладки шины; |
|
Режим редактора, в котором нажатие левой кнопки мыши над рабочей областью интерпретируется как установка счетчика; |
|
Режим редактора, в котором нажатие левой кнопки мыши над рабочей областью интерпретируется как установка выключателя; |
|
Режим редактора, в котором нажатие левой кнопки мыши над рабочей областью интерпретируется как установка трансформатора; |
|
Режим редактора, в котором нажатие левой кнопки мыши над рабочей областью интерпретируется как ввод текстовой метки; |
|
Режим редактора, в котором нажатие левой кнопки мыши над рабочей областью интерпретируется как ввод текстовой метки; |
|
Режим редактора, в котором нажатие левой кнопки мыши над рабочей областью интерпретируется как установка элемента пользователя; |
|
Режим редактора, в котором нажатие левой кнопки мыши над рабочей областью интерпретируется как начало прокладки соединения; |
|
Режим редактора, в котором нажатие левой кнопки мыши над рабочей областью интерпретируется как начало прокладки прямого соединения; |
|
"Выравнивание" |
Вызывает диалоговое окно "Выравнивание", которое позволяет упростить процесс выравнивания выделенных элементов; |
"Размер" |
Вызывает диалоговое окно "Размер", которое позволяет упростить процесс установки размеров выделенных элементов; |
В правой части панели показывается время опроса, если данная схема активна (находится в режиме измерений). Там же выводится сообщение о нехватке интервала опроса.
