В процессе работы пользователь может одновременно открыть схемы нескольких объектов. Каждая схема имеет свой набор свойств и управляется отдельно. Общее управление схемой производится через диалоговое окно "Свойства схемы", показанное на рис. ниже.

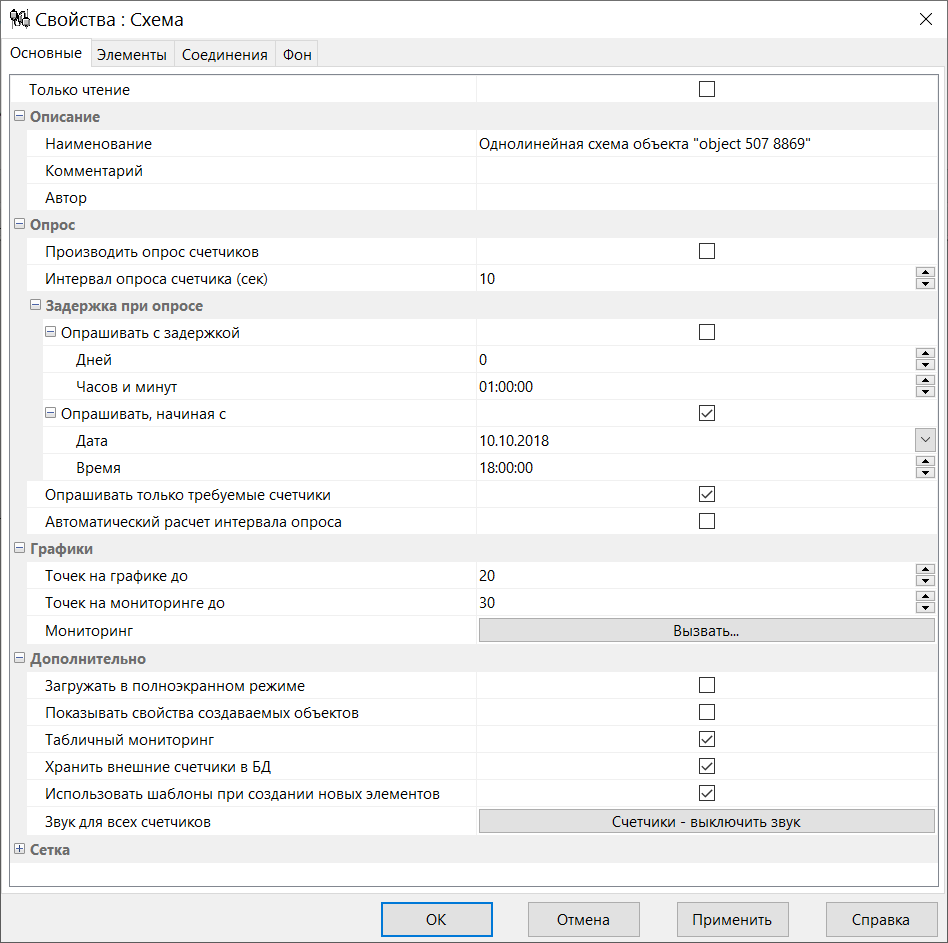

Диалоговое окно "Свойства" для схемы
Диалоговое окно содержит следующие элементы управления:
•Флажок "Только чтение" – определяет режим схемы (режим дизайна или "только для чтения");
•Поле "Наименование" – наименование схемы;
•Поле "Комментарий" – произвольное текстовое пояснение к схеме;
•Поле "Автор" – автор (разработчик) схемы или любая строка;
•Флажок "Производить опрос счетчиков" - флажок определяет активность схемы (не рекомендуется устанавливать данный флажок при редактировании схемы);
•Поле "Интервал опроса счетчика" - значение поля определяет, с какой периодичностью будет инициализироваться процедура опроса счетчиков схемы. Не рекомендуется устанавливать интервал менее 10-20 секунд. Приложение оптимизировано для использования совместно c СУБД Oracle, поэтому, даже при минимальном интервале опроса – 10 секунд, нагрузка на сервер мала;
•Флажок "Автоматический расчет интервала опроса" – при установке данного флажка схема в процессе работы (опроса) будет автоматически корректировать скорость опроса счетчиков и групп схемы. Если указанного пользователем интервала опроса не хватает, то при следующем цикле опроса схема сама увеличит интервал на 1 секунду, и наоборот, если опрос схемы занимает значительно меньше времени, чем интервал опроса, то последний будет уменьшен.
•Флажок "Опрашивать только требуемые счетчики" – флажок определяет, что опрос будет производиться только для тех счетчиков, которые есть в мониторинге, дереве счетчиков, имеют хотя бы один график (даже, если дерево или график не видны), или для них установлен флажок "Производить опрос";
Примечание: данный флажок позволяет значительно снизить загрузку процессора компьютера пользователя и сервера, что делает возможным мониторинг в реальном времени (при наличии сбора информации в реальном времени);
•Группа "Задержка при опросе" - приложение позволяет организовать опрос счетчиков в одном из двух временных режимов:
1.С задержкой на указанное время от реального времени системы (при указании задержки равной нулю получается опрос в реальном времени);
2.Начать опрос с указанного момента времени и продолжить с заданным интервалом (это позволяет организовать опрос счетчиков в прошлом).
•Поле "Точек на графике" – определяет максимальное число точек на графике, при превышении которого более ранние значения будут затираться;
•Поле "Точек на мониторинге" - определяет максимальное число точек на мониторинге (счетчиков, групп, совмещенном, суммарном и табличном), при превышении которого более ранние значения будут затираться;
•Кнопка "Мониторинг…" – нажатие данной кнопки вызывает появление диалогового окна "Мониторинг параметров счетчиков".
•Флажок "Загружать в полноэкранном режиме" - после того, как схема полностью создана и проверена, установите данный флажок, чтобы схема сразу загружалась в полноэкранном режиме;
•Флажок "Показывать свойства создаваемых объектов" - если данный флажок установлен, то после создания элемента пользователю будет предложено изменить его свойства;
•Флажок "Табличный мониторинг" – поскольку табличный мониторинг позволяет просматривать параметры всех счетчиков и групп, то является достаточно ресурсоемким. Если Вам не требуется при работе табличный мониторинг, то сбросьте данный флажок, и данные в таблице не будут обновляться;
•Флажок "Хранить внешние счетчики в БД" определяет, будут ли созданные в процессе работы пользователя внешние счетчики сохранены вместе со схемой и при следующей загрузке схемы восстановлены по умолчанию или нет;
•Флажок "Использовать шаблоны при создании новых элементов" - каждая схема имеет набор так называемых шаблонов для каждого типа элементов. Если создаваемые пользователем элементы однотипны, и их свойства отличаются от свойств, даваемых по умолчанию, то пользователь может задать шаблон для данного элемента и, установив данный флажок, программа будет автоматически устанавливать свойства вновь создаваемых элементов согласно шаблону;
•Флажок "Показать сетку" – в режиме дизайна пользователь может вывести сетку для упрощения построения схемы. Размер ячейки сетки определяется двумя параметрами – размер ячейки по горизонтали/вертикали;
•Флажок "Выравнивать автоматически" - если данный флажок установлен, то после создания пользователем элемента, он будет автоматически выровнен по сетке;
Две другие страницы ("Элементы" и "Соединения") содержат списки элементов и соединений (отдельно), соответственно, с возможностью удаления, изменения свойства и видимости элементов.
На закладке "Фон" можно задать фоновый рисунок, его видимость и размеры, а также сохранить в файл или удалить устаревший.
При установке флажка "Только чтение" отсутствует возможность внесения каких-либо изменений, за исключением:
•Добавления или удаления графиков счетчика;
•Скрытия/показа дерева счетчиков или мониторинга;
•Просмотра в полноэкранном режиме/печати схемы;
•Начала/останова опроса;
•Любых операций с графиками и мониторингом.
