На второй, третьей, четвертой, пятой и шестой закладках окна редактора схемы расположены панели мониторинга (см. рис. ниже).

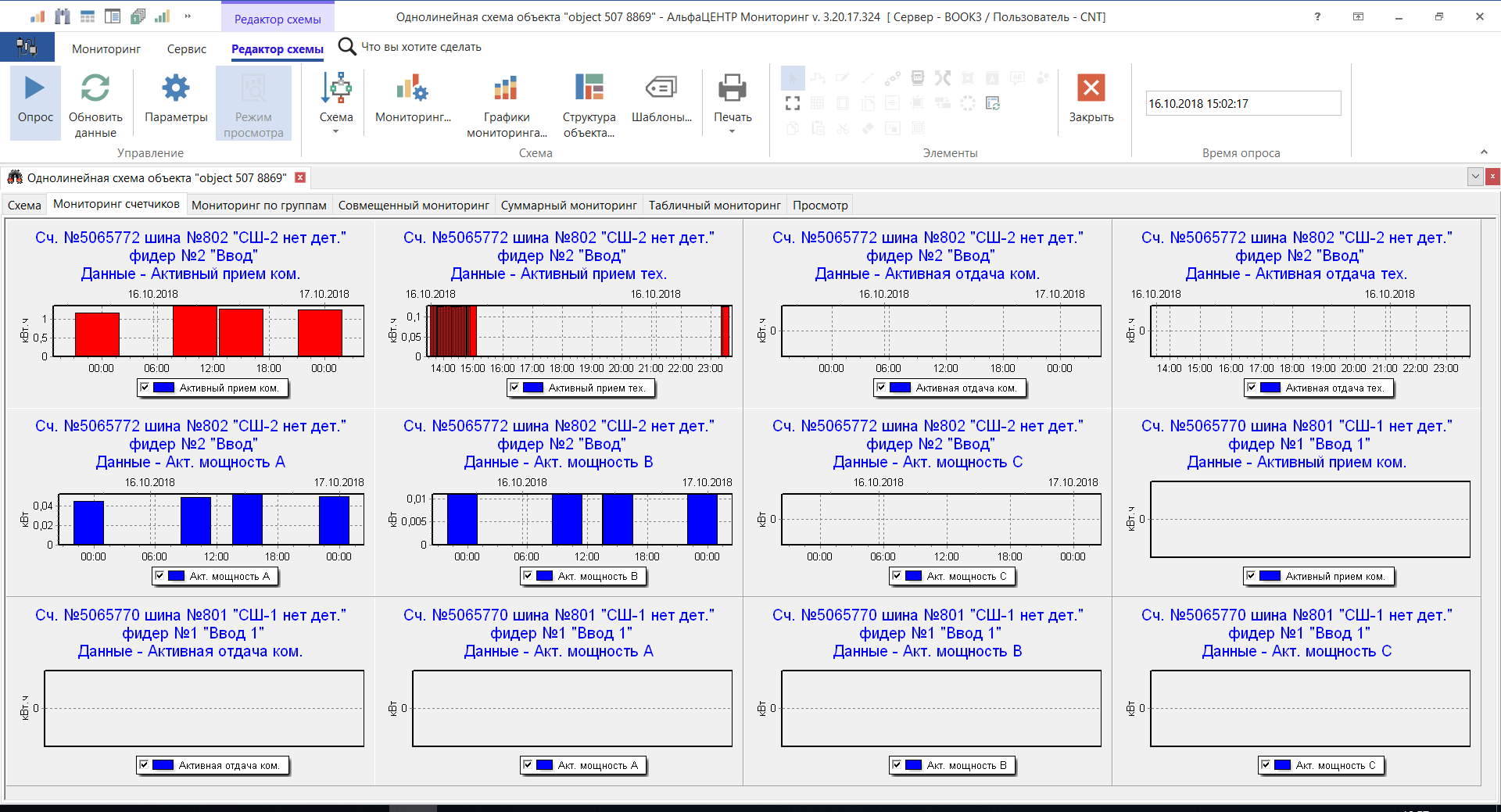

Экран мониторинга

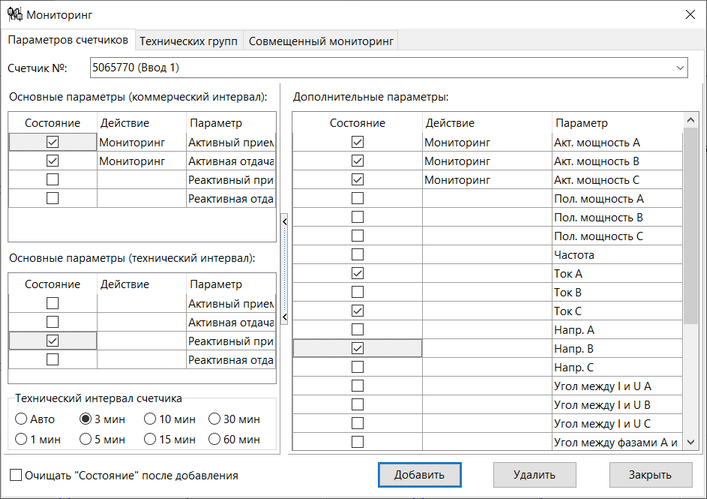

1.Вторая панель предназначена для размещения различных графиков мониторинга параметров счетчика (см. рис. выше). Данные графики создаются при помощи диалогового окна "Мониторинг" закладка "Параметры счетчика", показанного на рисунке ниже.
2.Третья панель предназначена для размещения различных графиков мониторинга технических групп и составляющих. Данные графики создаются при помощи диалогового окна "Мониторинг" закладка "Технические группы", показанного на рисунке ниже.
3.Четвертая панель предназначена для размещения различных графиков совмещенного мониторинга (на одном графике один параметр с произвольного количества счетчиков). Данные графики создаются при помощи диалогового окна "Мониторинг" закладка "Совмещенный мониторинг", показанного на рисунке ниже.
4.Пятая панель содержит суммарный мониторинг и элементы управления им. Состав данной панели определяется автоматически и не требует вмешательство пользователя;
5.Шестая панель содержит табличный мониторинг и элементы управления им. Состав данной панели сходен с составом пятой (суммарный мониторинг) и определяется автоматически и не требует вмешательство пользователя;

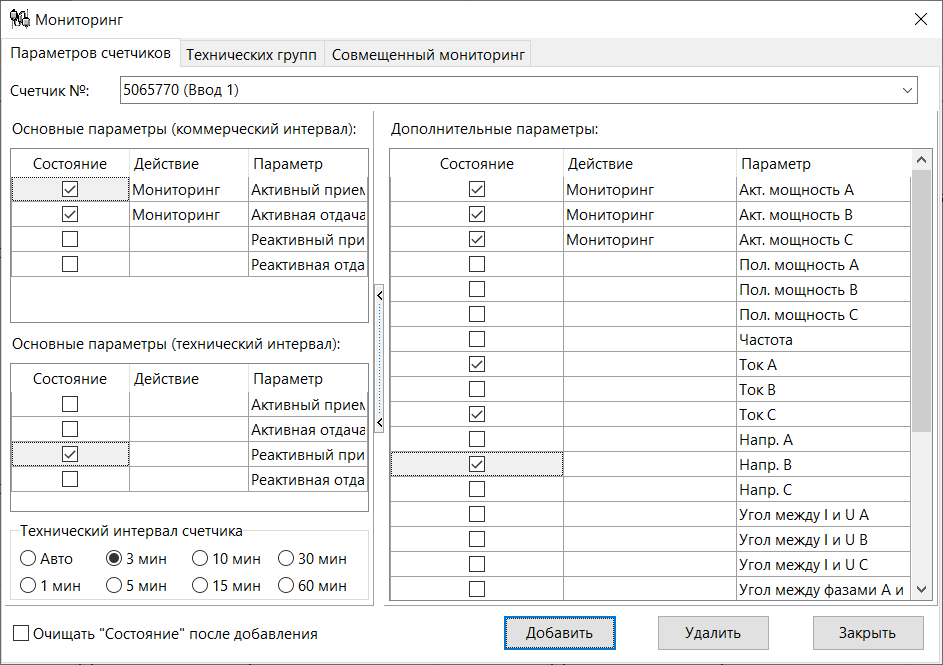

Форма "Мониторинг"
Работа с мониторингом описана в разделе "Активные элементы схемы" и "Элемент "Счетчик"".
