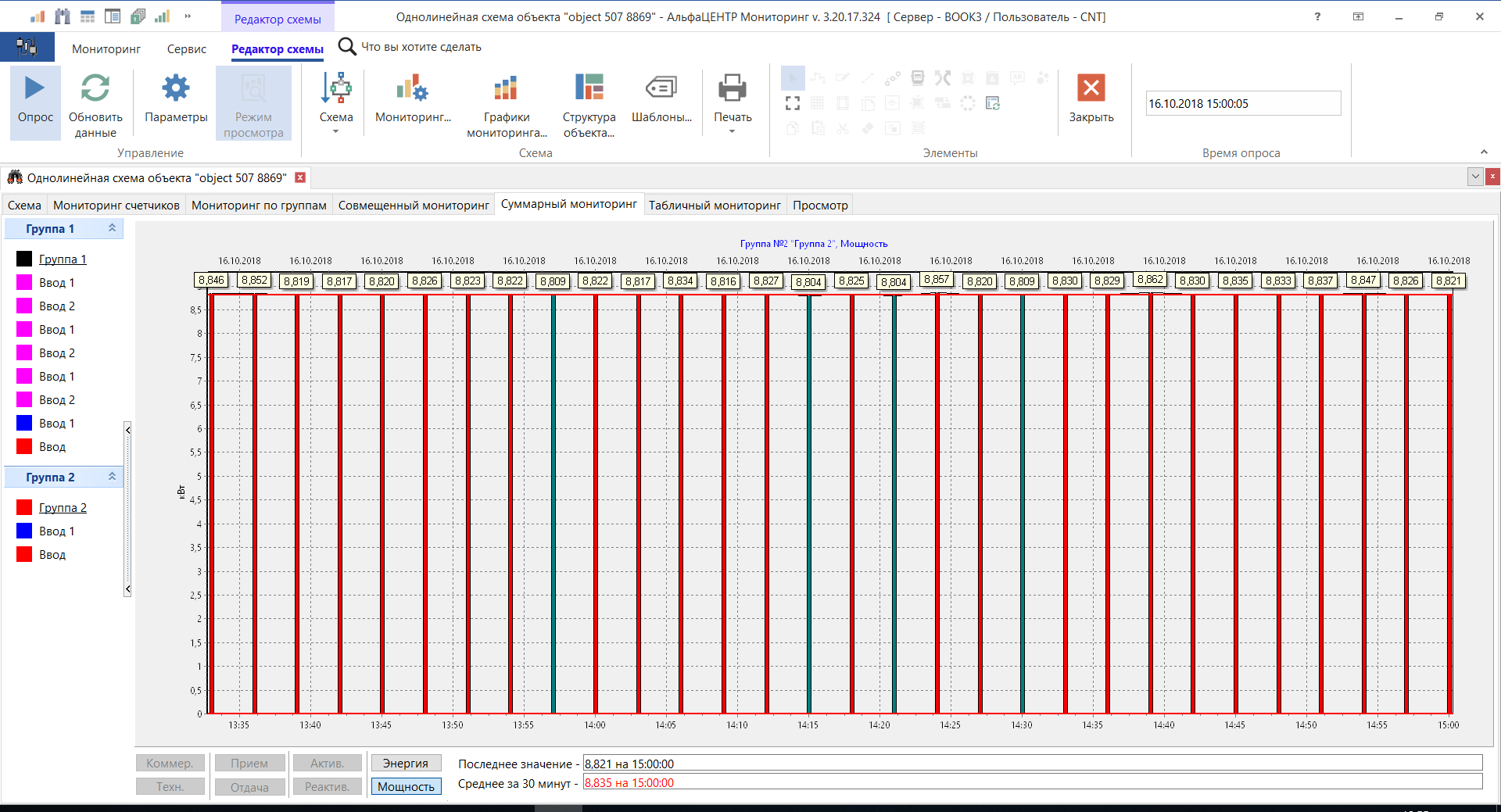

Форма с активной закладкой суммарного мониторинга показана ниже.
Суммарный мониторинг В левой части панели представлен список групп и их состав. Для просмотра данных по группе или счетчику необходимо просто щелкнуть по требуемому счетчику или группе. В выпадающем списку первым элементом всегда является сама группа, далее идут ее составляющие. В нижней части находятся восемь кнопок управления, позволяющие выбрать требуемый режим просмотра графика (технические или коммерческие данные, прием или отдача, активные или реактивные и энергия или мощность). Для группы данные режимы недоступны, поскольку состав группа определяет требуемые параметры. Цветовой квадрат показывает состояние счетчика или группы: •Черный – опрос данного счетчика или группы не производится; •Синий – опрос данного счетчика или группы производится только из-за установки флажка "Производить опрос"; •Зеленый – опрос счетчика/группы производится независимо от установки флажка "Производить опрос" и данные используются для отображения в других местах; •Фиолетовый – счетчик является внешним, т.е. входит в состав группы данного объекта, но находится на другом объекте и опрос данного счетчика не производится; •Коричневый – счетчик является внешним и опрашивается; •Красный – превышение какой-либо уставки; Для каждого элемента списка имеется локально меню: •Производить опрос – показывает, производится ли опрос для данного счетчика или группы; •Свойства – позволяет определить свойства счетчика/группы; Для внешних счетчиков опрос по умолчанию не производится, поскольку они не создаются. Для того, чтобы данные счетчики опрашивались необходимо в локальном меню выбрать пункт "Производить опрос". При этом будет создан виртуальный счетчик (не виден на схеме) и для него начнется опрос. Виртуальные счетчики не сохраняются в БД. В нижней части панели показываются последнее и среднее значения с начала получаса. Для графика имеется локальное меню: •Метки – показать/скрыть метки на графике; •Таблица – просмотр данных в табличном виде; •Печать – предварительный просмотр графика; •Свойства - позволяет определить свойства счетчика/группы; |
