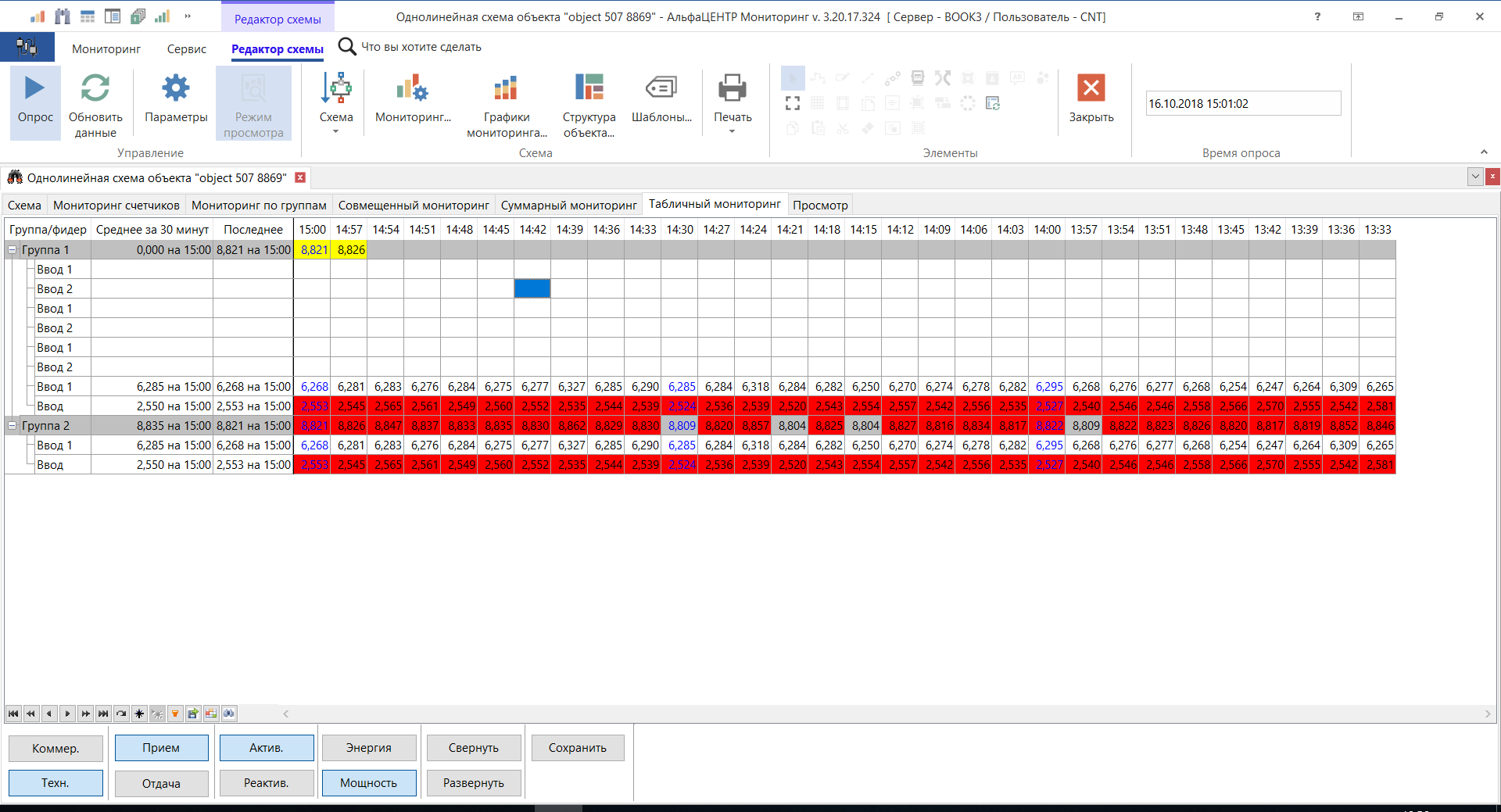

Форма с активной закладкой табличного мониторинга показана ниже.
Табличный мониторинг В левой части панели представлен дерево групп и их состав. Данная панель позволяет посмотреть данные по счетчикам и группам все вместе. В нижней части находятся восемь кнопок управления, позволяющие выбрать требуемый режим просмотра графика (технические или коммерческие данные, прием или отдача, активные или реактивные и энергия или мощность). Для группы данные режимы недоступны, поскольку состав группа определяет требуемые параметры. Имеется возможность сигнализации: •Цвет неполноты данных группы (обычно, желтый цвет) – данные по группе не полные; •Аварийным цветов (обычно, красный цвет) – данные по группе или счетчику выходят за пределы уставок; Для каждой строчки (группа или счетчик) имеется локально меню: •Производить опрос – показывает, производится ли опрос для данного счетчика или группы; •Свойства – позволяет определить свойства счетчика/группы; Для внешних счетчиков опрос по умолчанию не производится, поскольку они не создаются. Для того, чтобы данные счетчики опрашивались необходимо в локальном меню выбрать пункт "Производить опрос". При этом будет создан виртуальный счетчик (не виден на схеме) и для него начнется опрос. Виртуальные счетчики не сохраняются в БД. |
