Элемент счетчик отвечает за физический объект – счетчик. Элемент имеет следующие параметры:
•Производить опрос – при установке данного флажка приложение будет производить опрос счетчика.
•Номер шины;
•Номер фидера;
•Номер счетчика;
•Показания – вид показаний (энергия или мощность), который будет показываться во всех связанных точках отображения;. При установке показаний – мощность, необходимо внимательно устанавливать параметр "Технический интервал" (см. диалоговое окно "Параметры счетчика").
•Технический/коммерческий учет – определяет внешний вид элемента;
•Прием и отдача – определяет внешний вид элемента;
•Коэффициенты тока и напряжения, множитель;
•Нормальный цвет, цвета опроса и тревоги.
Счетчик может отображаться следующими цветами:
•Нормальным цветом – в случае, когда для счетчика опрос не производится или производится опрос всех счетчиков схемы;
•Цветом опроса – в случае, когда для счетчика производится опрос, т.е. когда выполняется одно из условий:
❑Счетчик есть в дереве счетчиков;
❑Счетчик есть в хотя бы одном графике мониторинга (параметры счетчика, расчетные группы или совмещенный мониторинг) ;
❑У счетчика есть хотя бы один график;
❑У счетчика установлен флажок "Производить опрос".
•Цветом тревоги – в случае, когда для счетчика производится опрос с контролем по уставкам. При этом обнаружен как минимум один выход за пределы уставок;
•Видимость соединений с соответствующими графиками (техническим, параметрами качества и фазной диаграммой).
•Флажок "Звуковой сигнал при наличие новый данных" позволяет определить наличие звука для конкретного счетчика;
•Флажок "Учитывать кТ/кН фидера" позволяет учитывать коэффициенты тока и напряжения на фидере при расчете некоторых параметров качества.
Просмотр и изменение этих и общих свойств возможны при помощи диалогового окна "Свойства", показанного на рисунках ниже.

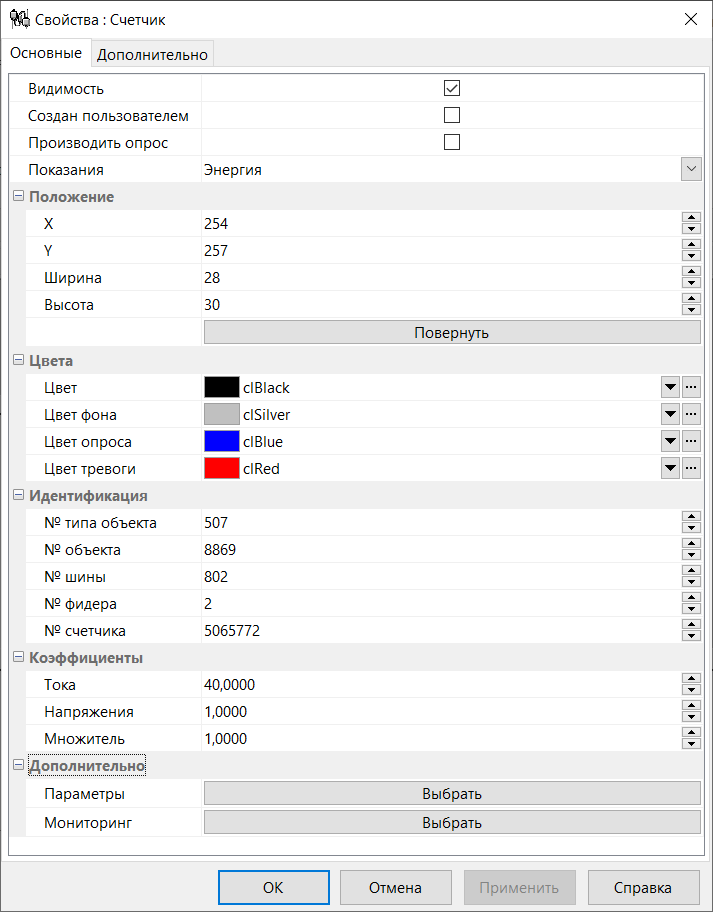

Диалоговое окно "Свойства" закладка "Основные" для элемента "Счетчик"

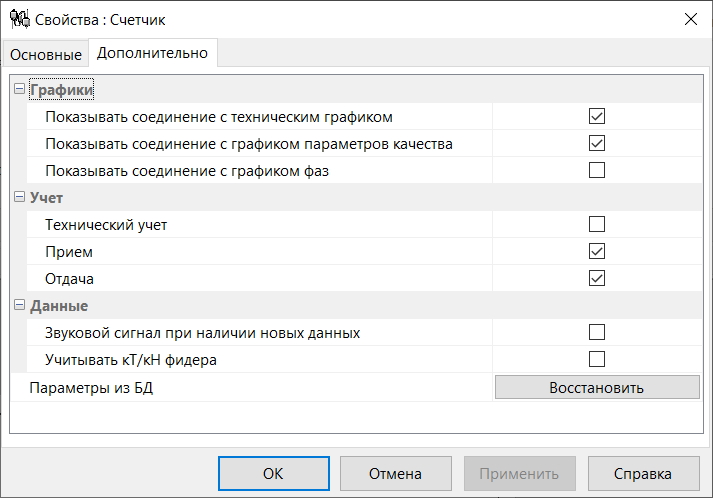

Диалоговое окно "Свойства" закладка "Дополнительно" для элемента "Счетчик"
Имеются следующие дополнительные пункты локального меню:
•Подменю "Дерево" – манипуляции с деревом счетчиков:
▪Добавить – добавляет все указанные параметры счетчика в дерево счетчиков. Если счетчик уже есть в дереве, то пользователю выдается сообщение об этом.
▪Удалить – удаляет выделенный счетчик и все параметры из дерева счетчиков;
•Подменю "Графики" – добавления или удаление графиков технического учета или параметров качества (подробнее см. "Активные элементы схемы"):
•Добавить технический – создает или показывает (если график был создан ранее) график для выделенного счетчика (используется технический интервал) (подробнее см. "Активные элементы схемы");
•Добавить параметры качества – создает или показывает (если график был создан ранее) график параметров качества для выделенного счетчика (подробнее см. "Активные элементы схемы");
•Добавить фазы – создает или показывает (если график был создан ранее) фазные диаграммы для выделенного счетчика (подробнее см. "Активные элементы схемы");
•Удалить технический – удаляет график (технический интервал) для выделенного счетчика (подробнее см. "Активные элементы схемы");
•Удалить параметры качества – удаляет график параметров качества для выделенного счетчика (подробнее см. "Активные элементы схемы");
•Удалить фазы – удаляет фазные диаграммы для выделенного счетчика (подробнее см. "Активные элементы схемы");
•Мониторинг – при выборе данного пункта меню пользователь может просмотреть/добавить/удалить параметры счетчика, для которых будет производиться операция мониторинга. Данное диалоговое окно показано на рисунке ниже.
Диалоговое окно для определения параметров мониторинга
Данное диалоговое окно позволяет выбрать из трех списков параметры счетчика для мониторинга. После выбора требуемых параметров (установки галочки около названия параметра) необходимо нажать одну из кнопок:
❑Добавить – добавление выделенных параметров для мониторинга;
❑Удалить – удаление выделенных параметров из мониторинга.
На второй закладке "Технические группы" пользователь может указать технические группы для мониторинга. В списке групп бледным цветом показываются те группы, которые уже принимают участие в мониторинге, жирным цветом – отсутствующие.
•Параметры - при выборе данного пункта меню пользователь может просмотреть или изменить набор параметров счетчика:
1.Основные параметры (Активный/реактивный прием/отдача за 30 мин и технический интервал, например 3 мин);
2.Аварийные границы для каждого из основных параметров (для коммерческого и технического интервала отдельно);
3.Технический интервал;
4.Дополнительные параметры (параметры качества);
5.Аварийные границы для групп дополнительных параметров;
6.Определить набор параметров для мониторинга – кнопка "Мониторинг".
7.Просмотреть список точек опроса – те места в схеме, где используются данные со счетчика;
Данное диалоговое окно приведено на рисунках ниже.
Двойной щелчок мыши по элементу в режиме дизайна схемы приводит к появлению диалогового окна "Мониторинг параметров счетчика".

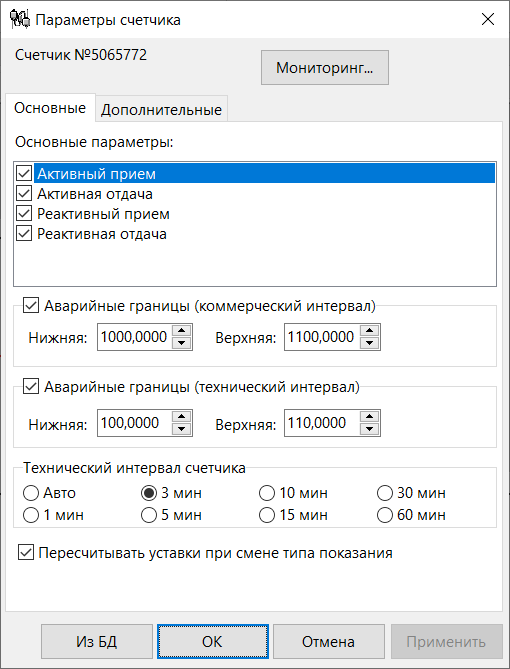

Диалоговое окно "Параметры счетчика" (основные)

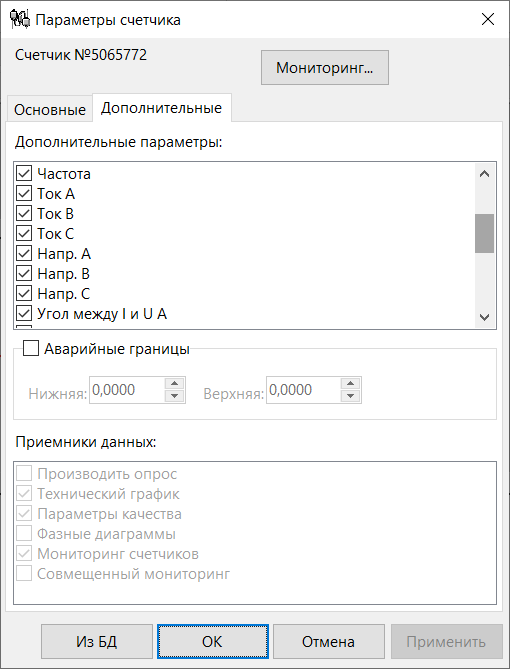

Диалоговое окно "Параметры счетчика" (дополнительные)
Имеется возможность задать уставку на каждый параметр (активный/реактивный прием/отдача) для коммерческого и технического интервала, а также на дополнительные параметры – параметры качества (электросети).
Данные уставки будут отображаться на следующих графиках:
•Технический;
•Параметры качества;
•Мониторинг групп;
•Суммарный мониторинг;
•Табличный мониторинг – подсветка ячеек таблицы.
Также добавлен флажок "Пересчитывать уставки при смене типа показаний", при включении которого программа будет автоматически пересчитывать уставки при смене типа показания (энергия/мощность).
