Рассмотрим подробнее основные принципа работы с элементами "Наименование" или "Метка". Для каждого элемента можно:

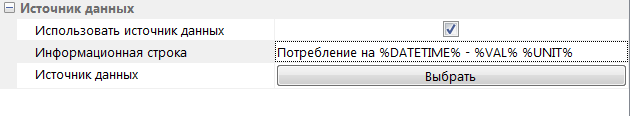

•указать, что будет использоваться источник данных из БД - необходимо установить опцию "Использовать источник данных"
•установить информационную строку - она позволяет задать текстовую строку с параметрами, которые будут меняться во время работы программы. список параметров приведен в таблице ниже. Если строка не установлено, то сообщение будет иметь вид "Тип_элемента - Дата/время - Значение Единица измерения".
•указать источник данных - фидер или группа 1-го уровня.
Параметры для источника данных
Параметр |
Описание |
%DATETIME% |
Дата и время получения данных |
%VAL% |
Значение, полученное из БД |
%UNIT% |
Единица измерения |
%OB_TXT% |
Наименование объекта |
%N_OB% |
Номер объекта |
%SYB_RNK_TXT% |
Наименование типа объекта |
%SYB_RNK% |
Номер типа объекта |
%TXT% |
Наименование фидера или группы 1-го уровня |
%N% |
Номер фидера или группы 1-го уровня |
Таблица параметров для информационной строки
Для элемента необходимо выбрать источник данных. Для этого необходимо нажать кнопку "Выбрать" справа от строки "Источник данных". Источником данных может быть счетчик или группа 1-го уровня. Если источник данных счетчик, то выводимая информация (тип параметра) может быть одним из следующих:
•текущие показания - показания счетчика на момент последнего опроса;
•последние показания - показания, выравненные по коммерческому интервалу;
•расход за коммерческий интервал - расход (профиль) за последний на момент мониторинга коммерческий интервал;
•расход за технический интервал - расход (профиль) за последний на момент мониторинга технический интервал;
•данные автотения - данные последнего на момент мониторинга авточтения;
•параметры качества - последние на момент мониторинга параметры качества (токи, напряжения, частота и т.п.).
Если источник данных группа 1-го уровня, то выводимая информация (тип параметра) может быть одним из следующих:
•расход за коммерческий интервал - расход (профиль) за последний на момент мониторинга коммерческий интервал по группе 1-го уровня;
•расход за технический интервал - расход (профиль) за последний на момент мониторинга технический интервал по группе 1-го уровня;
Для выбора источника данных необходимо:
•выбрать необходимый фидер или группу 1-го уровня;
•выбрать "Тип параметра" для фидера или группы 1-го уровня;
•выбрать параметр - Активный/Реактивный прием/отдача или один из параметров качества - Ток A/B/C, Напряжение A/B/C и т.п.

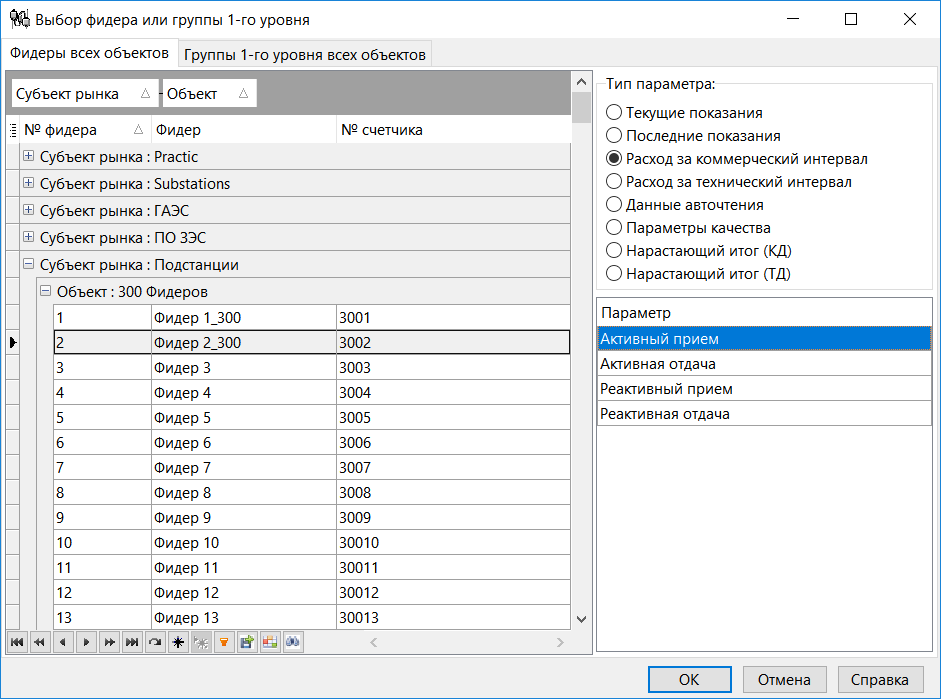

Форма для выбора источника данных показана ниже.
После выбора источника данных при следующем цикле обновления информации в тексте элемента вместо статической надписи будет выводиться требуемая информация. При это будет недоступно изменение текста как в самой схеме, так и в форме по установке свойств элемента. Для изменения текста необходимо использовать информационную строку и параметры для информационной строки.
