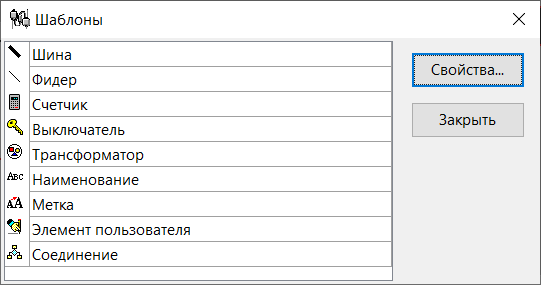

После загрузки или автоматического создания однолинейной схемы (возможно также создание схемы с нуля) пользователь может редактировать схему с помощью редактора схем. При этом в главном меню формы добавляются следующие пункты: •Объект ▪Сохранить в БД – сохранение текущей схемы в БД. Старая схема при этом затирается; ▪Загрузить из БД – чтение из БД схемы. Текущая схема при этом теряется; ▪Восстановить из БД – попытка программы восстановить схему по имеющейся в БД информации о шинах, фидерах и счетчиках; ▪Удалить из БД – удаление из БД схемы объекта; ▪Загрузить из файла – чтение схемы из специального файла (.sch). При этом текущая схема теряется; ▪Сохранить в файл – сохранение схемы в специальный файл (.sch) или графического изображения схемы в emf-файл (Enhanced Metafile); ▪Графики мониторинга - вывод диалогового окна "Графики мониторинга"; ▪Мониторинг – вывод диалогового окна "Мониторинг"; ▪Шаблоны – вывод окна со списком всех шаблонов элементов для редактирования (см. рис. ниже); Список элементов-шаблонов ▪Структура – вывод диалогового окна "Структура объекта";; ▪Свойства – вывод диалогового окна "Свойства схемы"; •Правка ▪Перейти в режим "только для чтения"/дизайна – перевод схемы в указанный режим; ▪Копировать – копирование выделенных объектов в буфер Windows; ▪Вставить – вставка объектов из буфера Windows; ▪Вырезать – копирование выделенных объектов в буфер Windows и удаление скопированных элементов; ▪Дублировать – копирование выделенных объектов в буфер Windows и вставка объектов из буфера Windows; ▪Выделить все – выделение всех элементов схемы; ▪Удалить – удаление всех выделенных элементов; ▪Размер/выравнивание – вызов диалогового окна "Размер/выравнивание"; ▪Стандартизовать размеры – стандартизация размеров всех элементов схемы; ▪Выровнять по сетке – выравнивание всех элементов схемы по сетке; •Вид ▪Начать/остановить измерения – определяет активность схемы; ▪Полноэкранный просмотр – перевод окна схемы в полноэкранный режим; ▪Подменю "Просмотр и печать" - предварительный просмотр или печать на текущий принтер однолинейной схемы, Текущей закладки или Формы. Форма предварительного просмотр схемы показанна на рисунке ниже.

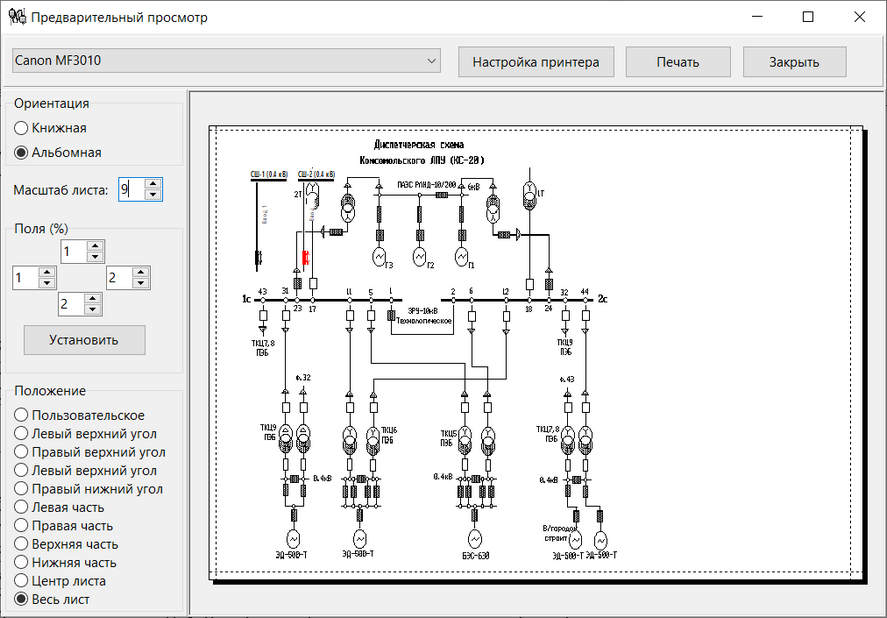

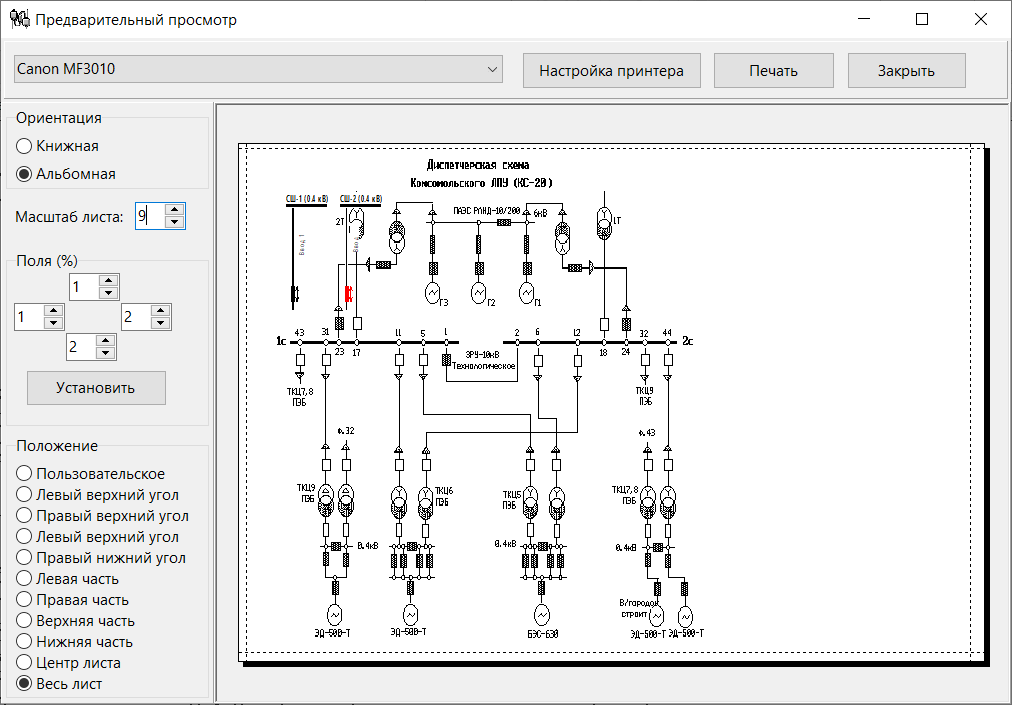

Диалоговое окно "Предварительный просмотр" ▪Панель элементов пользователя – показать/скрыть панель элементов пользователя (в левой части экрана); ▪Сетка – определяет видимость сетки; ▪Обновить панель пользователя – в случае модификации элементов пользователя, когда панель элементов пользователя видна, необходимо синхронизовать данные в базе данных с отображаемыми элементами; ▪Обновить – перерисовка всей схемы.
Окно редактора содержит следующие закладки: •Схема; •Просмотр. |
