Панели мониторинга (мониторинг) позволяет пользователю пристыковать графики мониторинга для того, чтобы они не мешали работе со схемой. Двойной щелчок мыши графики мониторинга приводит к пристыковки его к соответствующей панели мониторинга. Обычно графики мониторинга размещают наиболее удобным образом, после чего пристыковывают к панели мониторинга. Первые три панели мониторинга имеет следующее локальное меню: •Полноэкранный просмотр – перевод окна схемы в полноэкранный режим; •Начать/остановить измерения – определяет активность схемы; •Вид ▪Упорядочить графики – выполняет автоматическое расположение графиков в пределах панели мониторинга (максимально в два вертикальных ряда не менее пяти графиков в ряд); ▪Пристыковать все – пристыковка к панели всех непристыкованных графиков; ▪Отстыковать все – отстыковка от панели всех пристыкованных графиков; •Графики мониторинга – осуществляет вывод диалогового окна "Графики мониторинга", показанного на рисунке ниже. Каждая закладка данного диалогового окна содержит графики соответствующей панели мониторинга.

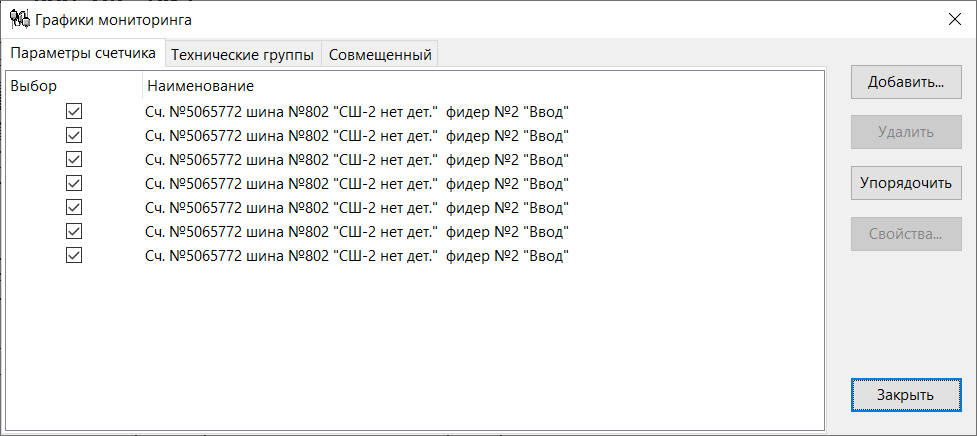

Диалоговое окно "Графики мониторинга" Данное диалоговое окно показывает все графики мониторинга и позволяет: ▪Управлять видимостью имеющихся графиков; ▪Добавить новый график; ▪Удалить имеющийся; ▪Упорядочить расположение графиков на панели мониторинга; ▪Изменить свойства выбранного графика. •Мониторинг – вызов диалогового окна "Мониторинг"; •Структура; •Свойства. Двойной щелчок по данной панели мониторинга приводит к упорядочиванию расположения графиков на данной панели. Две последующие панели "Суммарный мониторинг" или "Табличный мониторинг" позволяют пользователю получить общую картинку по схеме; |
