Каждый элемент имеет локальное меню, которое вызывается по нажатию правой кнопки мыши над элементом. В зависимости от элемента меню может изменяться, но всегда присутствуют следующие общие пункты:
•Меню "Правка"; •Меню "Порядок"; •Пункт "Свойства"; Меню "Правка" содержит следующие пункты:
•Стандартизовать размер – приведение размера выделенного элемента к стандартным размерам; •Повернуть – поворот выделенного элемента на 90 градусов, т.е. изменение его длины на ширину и наоборот (исключение составляет элемент "Метка", для которого поворот означает изменение угла надписи); •Размер – вызов диалогового окна "Размер", показанного на рисунке ниже.

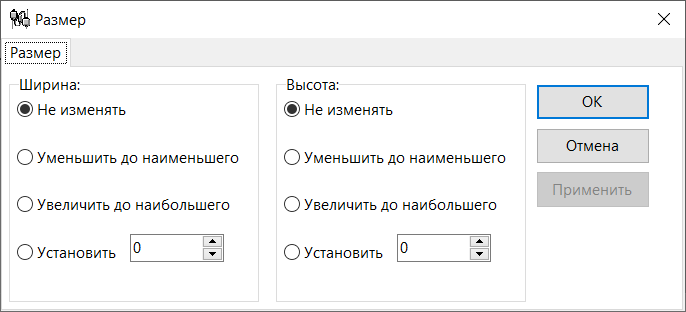

Диалоговое окно "Размер"
Данное диалоговое окно позволяет изменять размеры всех выделенных элементов. Для выделения нескольких элементов необходимо, чтобы схема находилась в режиме дизайна и, удерживая клавишу Shift, щелкнуть мышью по требуемому элементу, или, удерживая нажатой левую кнопку мыши, указать регион – все элементы, полностью попавшие в него, будут выделены.
После выделения требуемых элементов необходимо указать, какие параметры (ширина/высота) и как будут изменены:
▪Не изменять – указанный параметр не будет изменен; ▪Уменьшить до наименьшего – все выделенные элементы будут иметь указанный параметр равный наименьшему значению среди выделенных элементов; ▪Увеличить до наибольшего – все выделенные элементы будут иметь указанный параметр равный наибольшему значению среди выделенных элементов; ▪Установить – ширина или высота всех выделенных элементов будет равна указанному значению. •Выравнивание – вызов диалогового окна "Выравнивание", показанного на рисунке ниже.

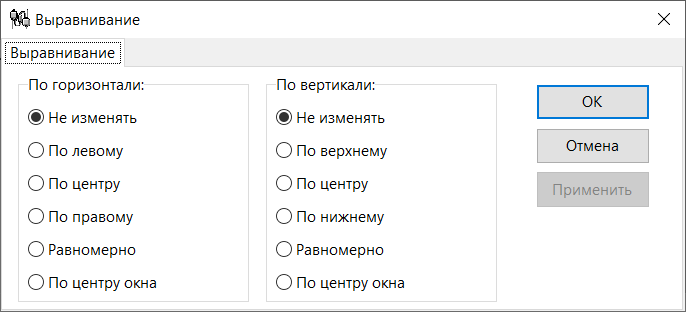

Диалоговое окно "Выравнивание"
Данное диалоговое окно позволяет выровнять выделенные элементы по определенным критериям:
▪Не изменять – положение выделенных элементов не будет изменено; ▪По левому/верхнему – выровнять все выделенные элементы по самому левому/верхнему элементу; ▪По центру – выровнять по центру первого выделенного элемента; ▪По правому/нижнему – выровнять все выделенные элементы по правой/нижней границе элемента; ▪Равномерно – все выделенные элементы будут расположены равномерно от самого левого до самого правого; ▪По центру окна – все выделенные элементы будут расположены в центре рабочей области. •Копировать - скопировать выделенные элементы в буфер обмена Windows; •Вставить – вставить содержимое буфера обмена Windows в текущую схему; •Вырезать – скопировать выделенные элементы в буфер обмена Windows и удалить их из схемы; •Дублировать – скопировать выделенные элементы в буфер обмена Windows, после чего вставить содержимое буфера обмена Windows в текущую схему; •Выделить все – выделить все элементы; •Удалить – удалить выделенные элементы из схемы; Меню "Порядок" содержит следующие пункты:
•На передний план – размещение выделенного элемента поверх всех остальных элементов; •На задний план – размещение выделенного элемента после всех остальных элементов; Пункт меню "Свойства"
При выборе данного пункта меню активизируется диалоговое окно для установки свойств элемента. Вид окна зависит от типа элемента (шина, фидер и т.д.).
Если схема находится в режиме "только для чтения", то кнопки "OK" и "Применить", а также некоторые другие элементы управления, будут недоступны. Если элемент создан программой автоматически (при этом информация берется из БД), то некоторые свойства также будут недоступны для редактирования.
|
