Для загрузки схемы объекта необходимо:
•Нажать кнопку "Объект" на панели инструментов; •В появившемся окне "Выбор объекта" (см. рис. ниже), выбрать требуемый объект; •Нажать кнопку "Схема", после чего схема будет загружена. Если выбранная схема уже загружена, то пользователю будет выдано соответствующее сообщение.

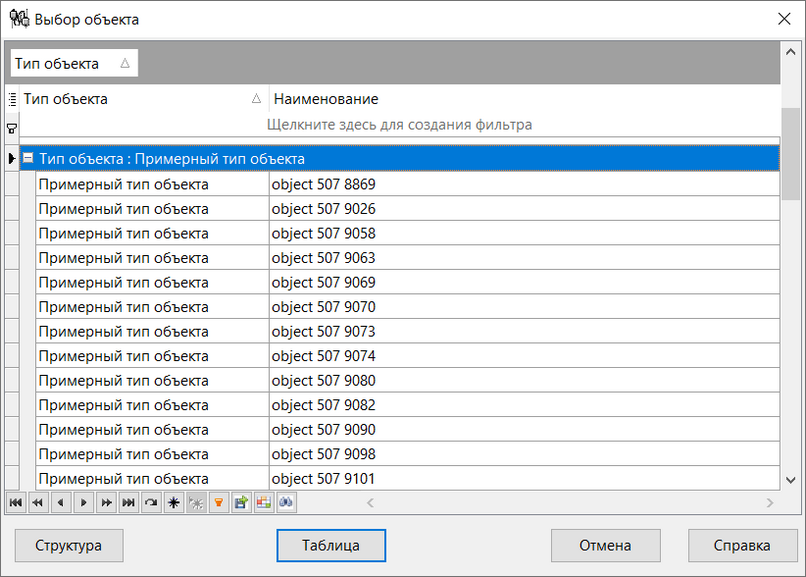

Диалоговое окно "Выбор объекта"
Так же пользователь может посмотреть структуру схемы, которая хранится в БД ПО "АльфаЦЕНТР". Для этого необходимо нажать кнопку "Структура" в окне "Выбор объекта". Диалоговое окно "Структура объекта" показано на рисунке ниже.

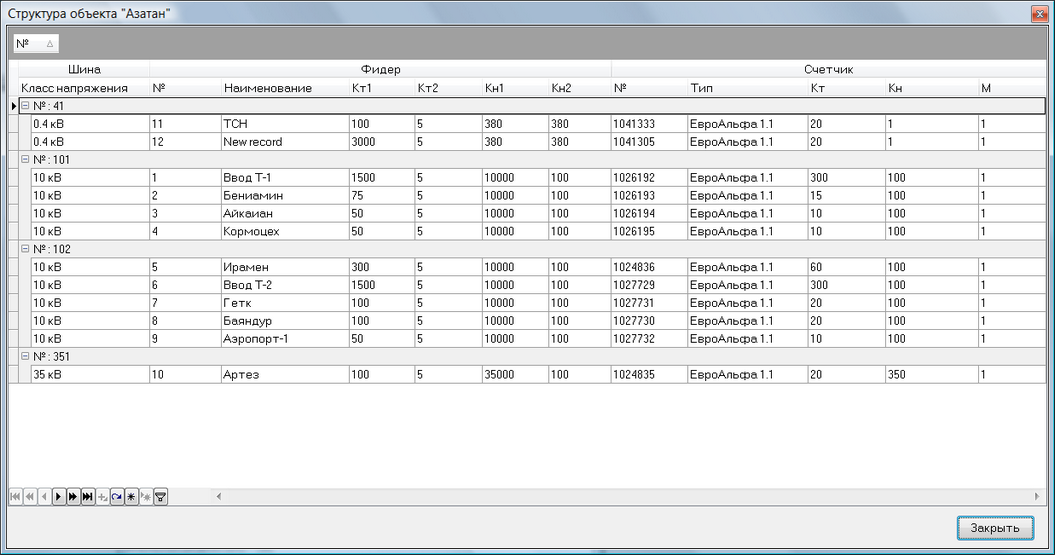

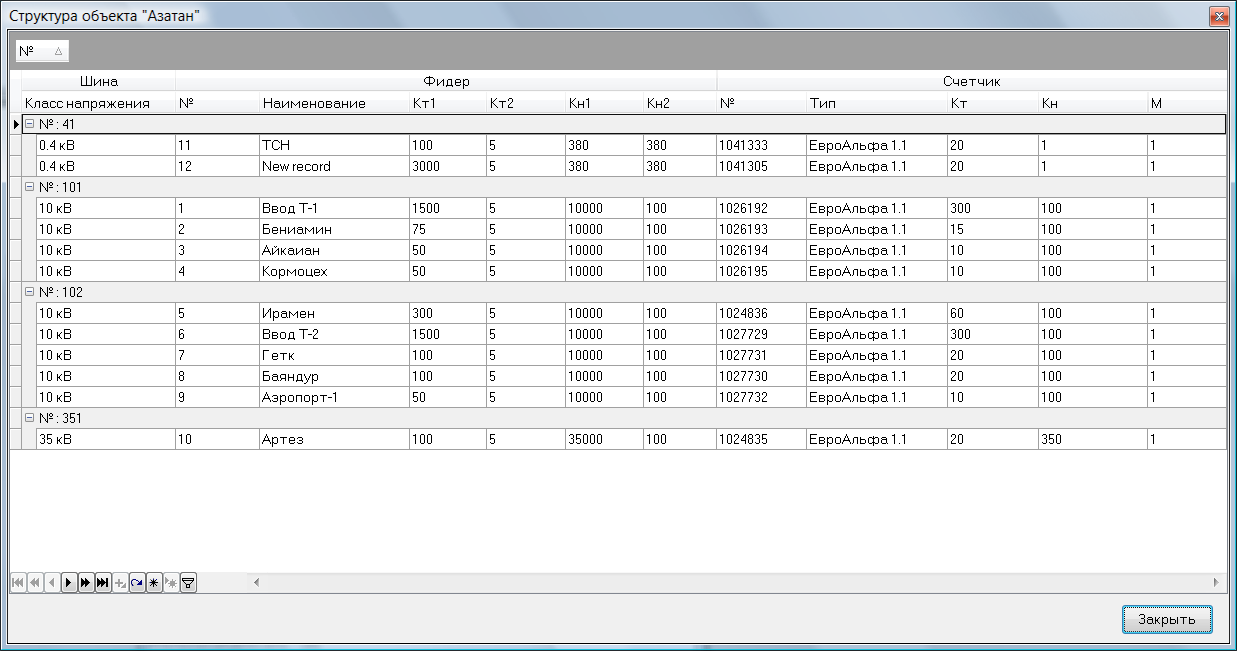

Диалоговое окно "Структура объекта"
Данное диалоговое окно показывает пользователю списки шин, фидеров и счетчиков, которые имеются в базе данных. Ввод новых объектов осуществляется с помощью пакета "АльфаЦЕНТР"
Внимание. В процессе разработки однолинейной схемы пользователь может добавлять свои шины, фидера и другие объекты. Объекты, добавленные пользователем в схему, в данном диалоговом окне отображаться не будут. Также из схемы НЕ МОГУТ быть удалены объекты, которые показаны в данном окне.
Изначально однолинейная схема отсутствует в базе данных. Поэтому при первой загрузке объекта пользователю будет предложено автоматически восстановить схему объекта по имеющейся в базе данных информации. При этом приложение само извлечет все шины, фидера и счетчики объекта и расположит их на экране. Примерный вид полученной схемы показан на рисунке ниже.

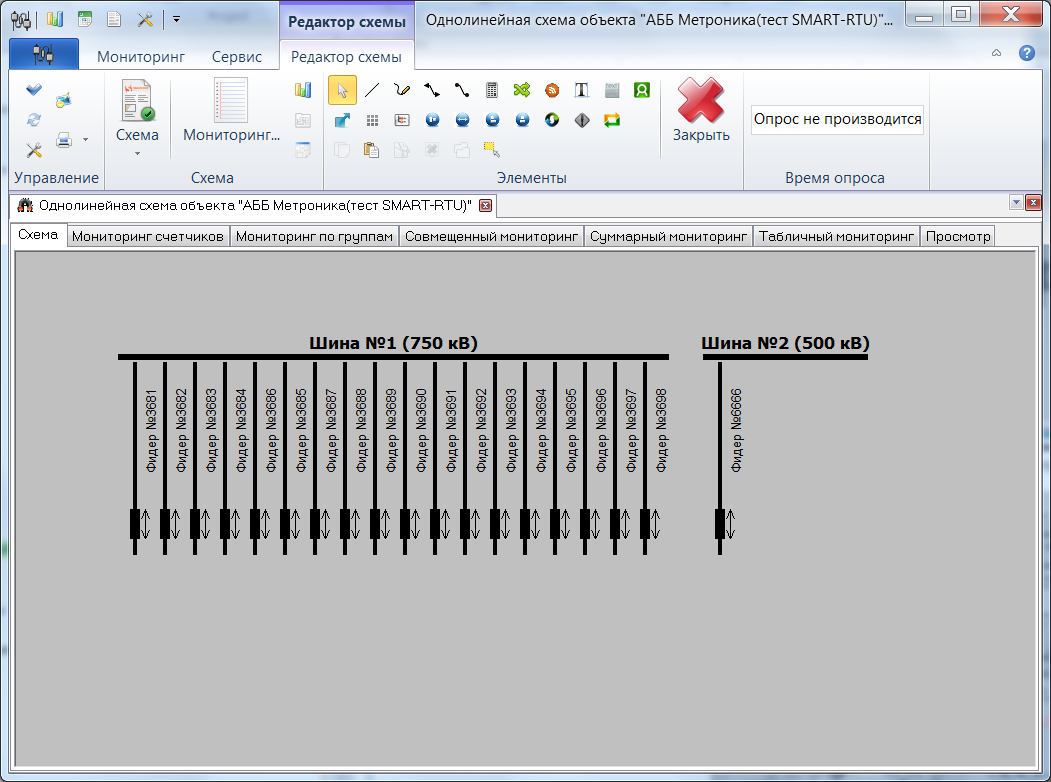

Примерный вид схемы, полученной автоматически
Если же схема была создана ранее, то приложение загрузит схему указанного объекта и отобразит ее на экране (см. рис. ниже).

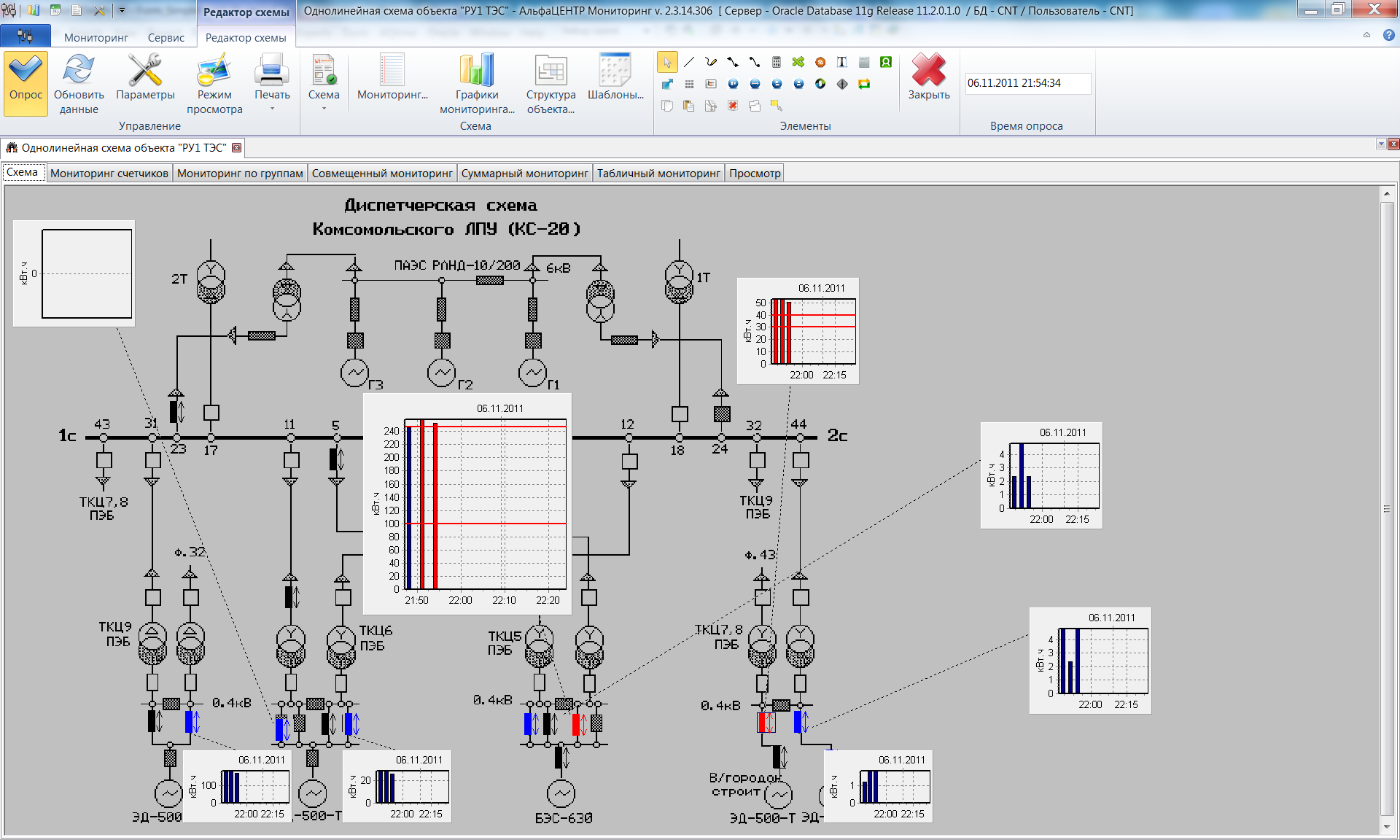

Типичный вид окна со схемой объекта
|
