Элемент "Соединение" |
Оглавление Назад Далее |
Элемент соединение является логическим представлением соединения. Данный элемент предназначен для прокладки соединений между элементами (в графических редакторах существует эквивалент – "резиновая линия"). Элемент имеет следующие параметры: •Номер; •Тип линии (сплошная, пунктир и т.п.), ее толщина и цвет (цвет фона – отсутствует); •Тип и местоположение соединения. Просмотр и изменение этих и общих свойств возможны при помощи диалогового окна "Свойства", показанного на рисунке ниже.

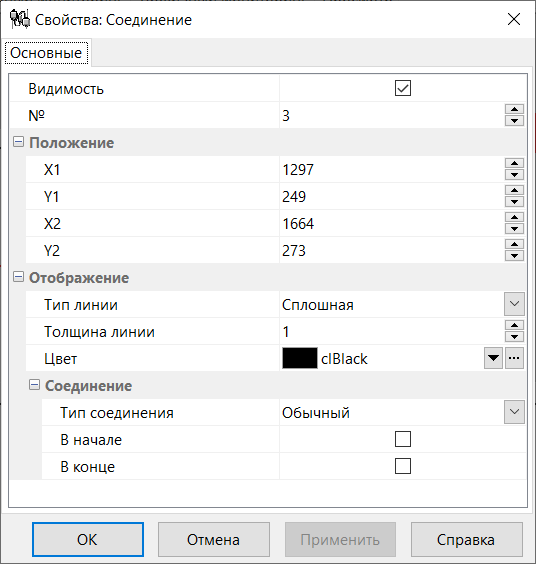

Диалоговое окно "Свойства" для элемента "Соединение" Локальное меню имеет несколько иную структуру: •Размер – вызов диалогового окна "Размер"; •Выравнивание – вызов диалогового окна "Выравнивание"; •Меню "Вид" содержит два пункта меню: ▪Вертикально – соединение станет вертикальным (X1 = X2); ▪Горизонтально – соединение станет горизонтальным (Y1 = Y2); •Скрыть – при выборе данного пункта меню соединение становится невидимым (для того, чтобы снова сделать соединение видимым необходимо воспользоваться диалоговым окном "Свойства" для схемы, далее - закладка "Соединения"); •Удалить – удаление выбранного соединения из схемы; •Свойства – вызов диалогового окна "Свойства". |
