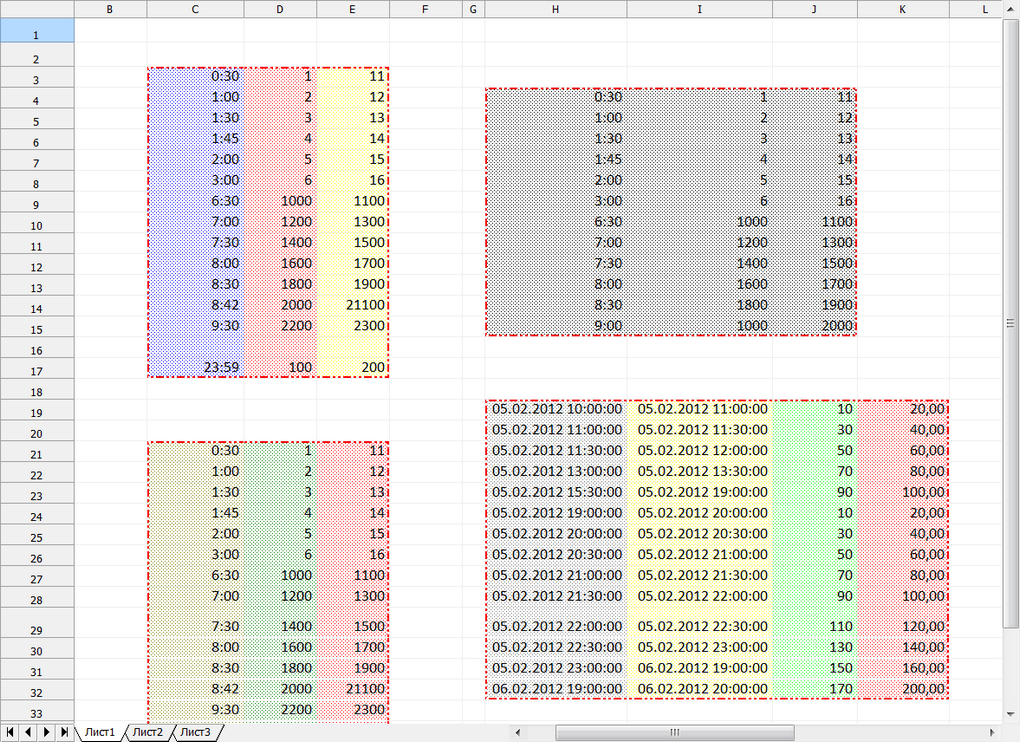

Для работы простого мониторинга с уставками, заданными как график нагрузки, необходимо: •Включить данный режим в форме "Свойства: Мониторинг объекта"; •Вызвать форму "Редактор уставок"; •Ввести данные самой уставки в области данных уставок - например, на картинке ниже, это данные в области C3:E17. Данные по всем уставками можно загрузить из файла MS Excel;

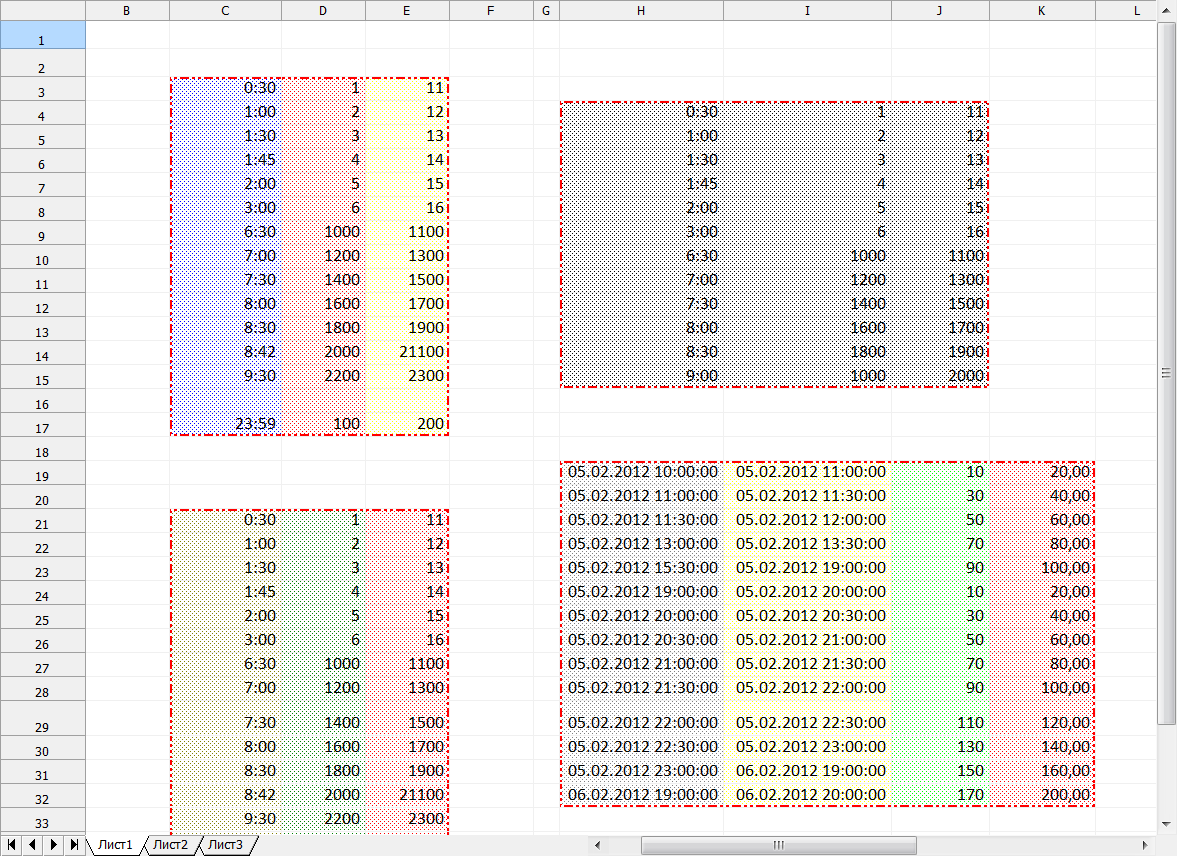

Область данных уставок •Выделить необходимую область. В нашем пример, это область C3:E17; •В верхнем меню нажать кнопку "Добавить уставку"; •В появившемся окне "Свойства уставок" необходимо: •выбрать объект привязки для новой уставки - кнопка "Выбрать объект привязки"; •выбрать тип уставки - например, Технические данные по фидеру; •указать колонки с данными для уставки - кнопка "Выбор колонок". В нашем примере, необходимо добавить 3 колонки - первая, тип Время, вторая - тип, Минимум, третья - тип, Максимум; •выбрать цвета для этих колонок; •Уставка создана. Посмотреть данные уставки можно нажав кнопку "Данные уставки";
Теперь в простом мониторинге: •для указанного измерения/параметра объекта привязки будут использоваться уставки, заданные редакторе уставок; •в выпадающей панели информации по уставке и в колонке "Уставка" будут показаны уставки, заданные редакторе уставок; •на всех графиках будут использоваться уставки, заданные редакторе уставок; •изменить уставки на графике или панели информации по уставке нельзя. Данные по уставке можно изменить в редакторе уставок; •для параметров, которым не заданы уставки как график нагрузки, действуют старые значения уставок;
Для просмотра всех уставок необходимо использовать форму "Список уставок".

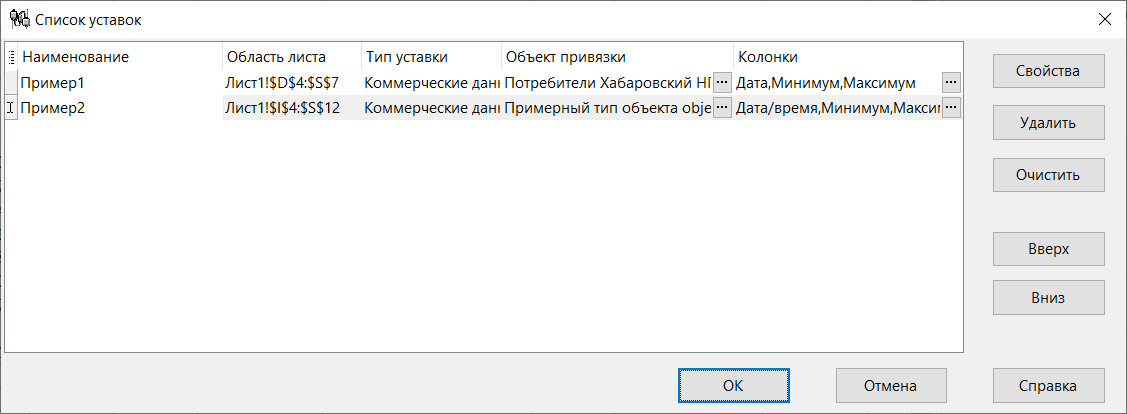

Форма "Список уставок"
Для просмотра данных уставки после их ввода в область значений уставки необходимо использовать форму "Просмотр данных уставки".

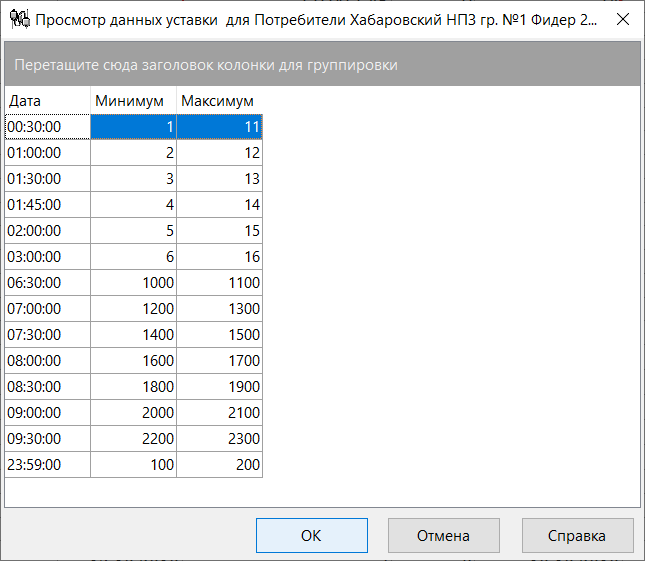

Форма "Просмотр данных уставки"
Для изменения формата ячеек выделенной области данных уставок необходимо использовать форму "Формат ячеек".

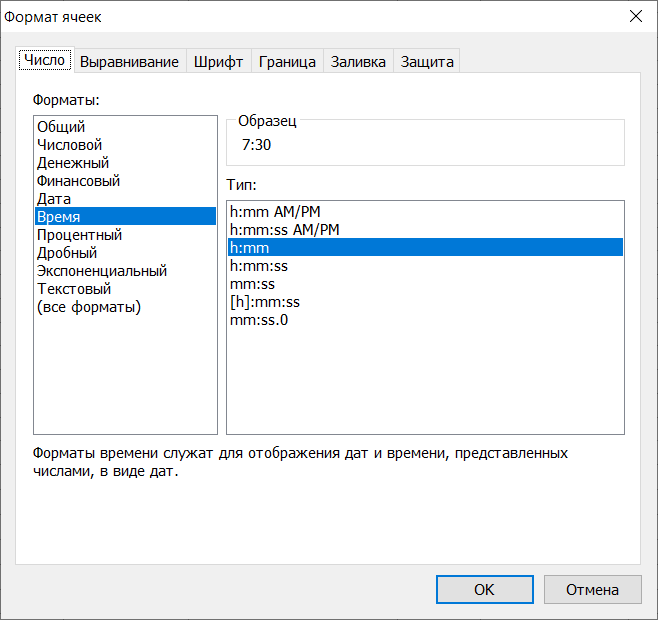

Форма "Формат ячеек"
|
