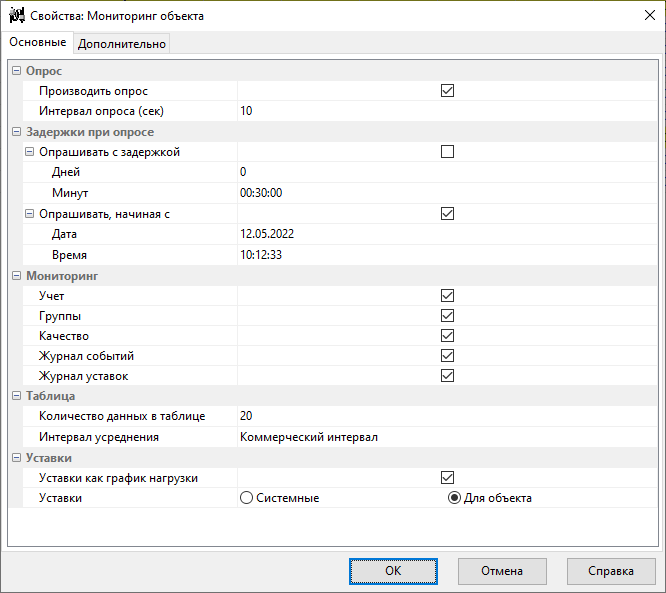

Форма "Свойства мониторинга" показана на рисунке ниже.
Диалоговое окно "Свойства: Мониторинг объекта", закладка "Основные". •Флажок "Производить опрос" - флажок определяет активность процедур выборки необходимых данных; •Поле "Интервал опроса" - значение поля определяет, с какой периодичностью будет инициализироваться процедура выборки данных из БД. Не рекомендуется устанавливать интервал менее 20 секунд. •Группа "Задержка при опросе" - приложение позволяет организовать выборку данных в одном из двух временных режимов: 1.С задержкой на указанное время от реального времени системы (при указании задержки равной нулю получается опрос в реальном времени); 2.Начать опрос с указанного момента времени и продолжить с заданным интервалом (это позволяет организовать опрос счетчиков в прошлом). •Группа флажков "Мониторинг" определяет, какие закладки будут активны. Если данный флажок не установлен, то на соответствующей закладке данных не будет и закладка будет скрыта. •Количество данных в таблице - определяет количество колонок с данными; •Интервал усреднения - интервал усреднения данных, которые будут рассчитаны в колонках "Среднее за..." и "Сумма с ..." на закладка "Учет" и "Группы"; •Уставки как график нагрузки - включает возможность ввода уставок как график нагрузки с помощью специального редактора уставок; •Уставки "Системные" или "Для объекта" - выбор местоположения данных по уставкам как график нагрузки. Системные - единые уставки для всей системы, Для объекта - набор уставок индивидуально для каждого объекта;

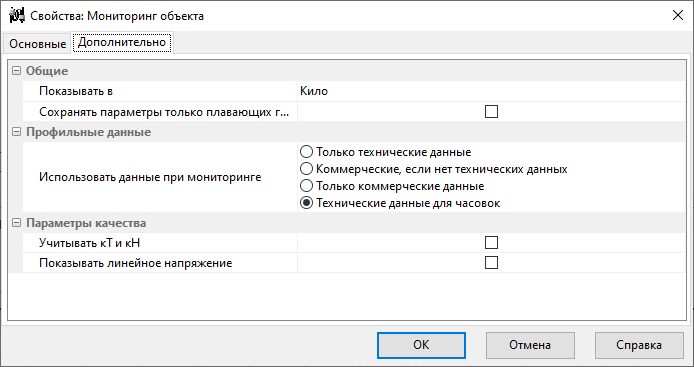

Диалоговое окно "Свойства: Мониторинг объекта", закладка "Дополнительно".
•Имеется возможность выбора порядка единиц показа – Кило, Мега, Гига; •Флажок "Сохранять параметры только плавающих графиков". Установка данного флажка позволяет ускорить чтение и запить параметров мониторинга из БД/в БД, но все настройки неплавающих графиков (цвет, стиль и т.п, кроме максимума и минимума) будут потеряны при закрытие формы мониторинга объекта; •Параметр "Использовать данные при мониторинге" определяет какие именно данные будут выводится в таблицах "Учет" и "Группы". В зависимости от выбранного режима будет меняться интервал данных в таблицах и использоваться фильтр для скрытия или показана коммерческих данных на закладке "Учет". При установке режимов "Технические данные для часовок" и "Коммерческие данные для часовок" устанавливается расчет среднего на основе данных от начала суток, расчет энергия/мощность не производится. •Флажок "Показывать линейное напряжение" позволяет показывать линейное напряжение (вместо фазного) для 3-х элементного счетчика (значение умножается на квадратный корень из 3); •Флажок "Учитывать кТ и кН" позволяет учитывать коэффициенты трансформации в параметрах качества для полной мощности, активной фазной/линейное мощности, току и напряжению по фазам;
Дополнительная информация: •Вся информация по счетчикам и группам берется автоматически из БД при загрузке формы. Для изменения однолинейной схемы используйте АльфаЦЕНТР или АльфаЦЕНТР Плюс; •Все параметры автоматически сохраняются в БД или локальном файле; •При изменении объекта (добавление/удаление счетчика/группы) все настройки сохраняются; •Принцип заполнения таблицы данными – программа последовательно пытается заполнить все необходимые ячейки всех таблиц. Могут быть использованы как технические, так и коммерческие данные; •Для уменьшения нагрузки используйте фильтры или группу флажков "Мониторинг".
|
