Форма "Групповые данные и анализ" позволяется просмотреть различные данные за выбранный интервал времени по выбранным элементам модели отображения. В данной форме в модели отображения показываются только объекты, группы 1-го уровня и расчетный группы. Просмотр возможен в табличном и графическом виде. Все таблицы и графики с данными имеют базовые возможности, описанные в разделе "Базовые возможности интерфейса". Форма показана на рисунке ниже.

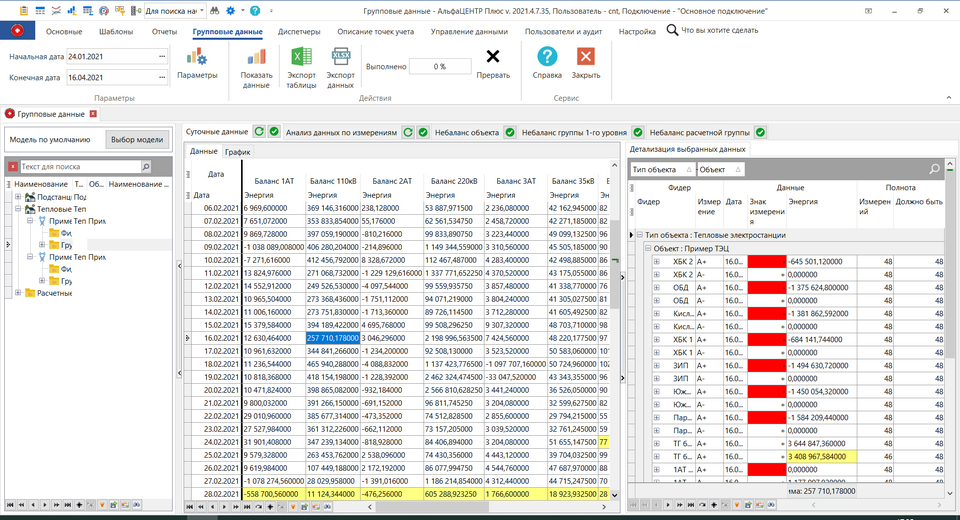

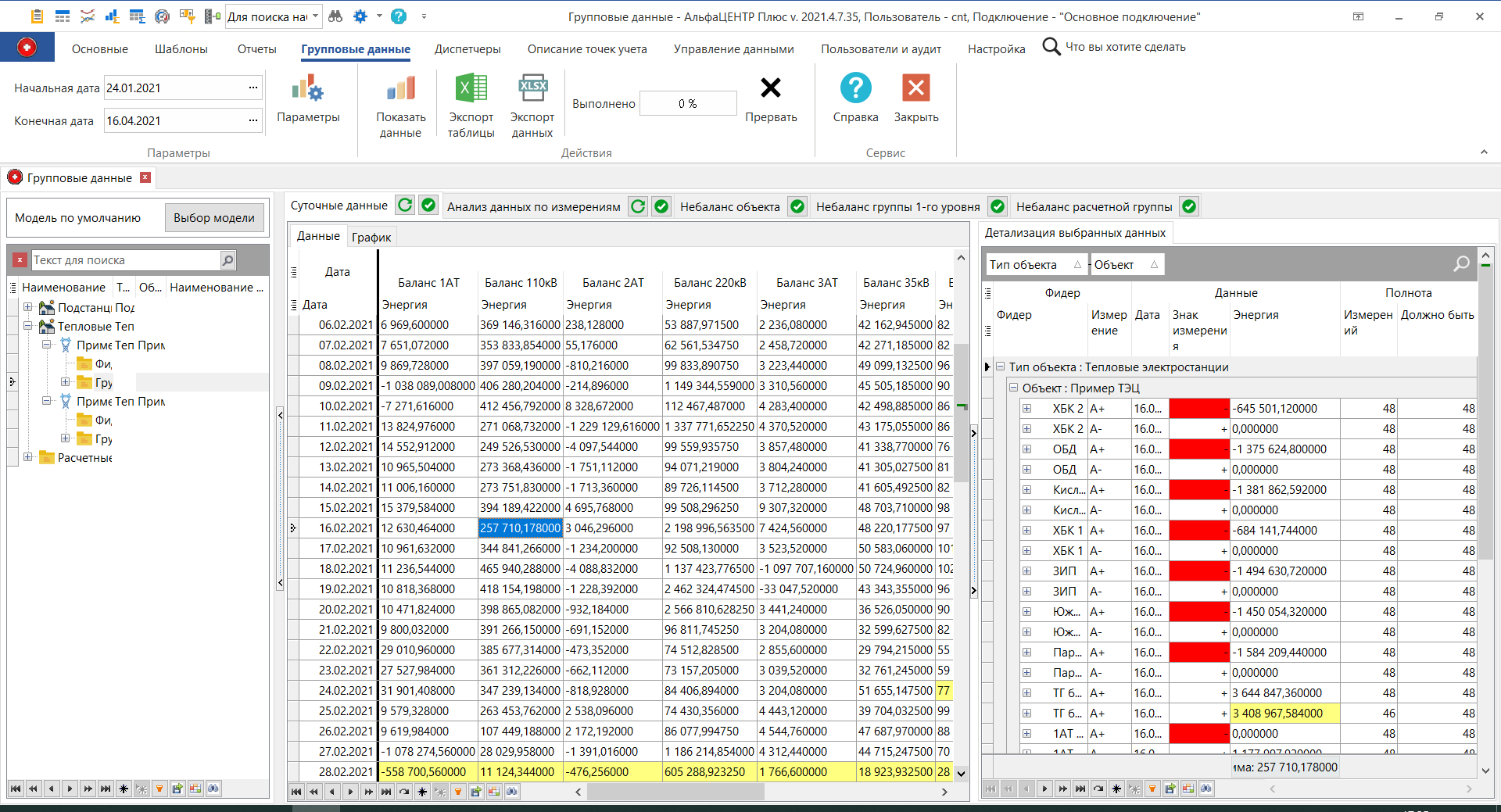

Форма "Групповые данные и анализ"
Интерфейс формы может быть поделен на следующие области:
•область верхнего меню в виде ленты - позволяет выбрать интервал времени для просмотра данных, параметры отображения, аварийные события и другие возможности;
•область дерева модели отображения - содержит дерево модели отображения с возможностью выбора доступной пользователю модули, поиска и фильтрации по колонкам в дереве самой модели. Так же имеется возможность выбора нескольких элементов модели - по всем выбранным элементам в области просмотра данных будут показаны доступные варианты просмотра. В дереве показываются только объекты, расчетный группы и группы 1-го уровня;
•область просмотра данных - набор закладок, на каждой из которой расположен свой тип данных. показываются закладки для всех выбранных элементов модели отображения.
Область верхнего меню содержит следующие элементы:
•Выбор начальной и конечной даты для просмотра данных - вызов формы "Выбор" даты для выбора начальной и конечно даты данных, соответственно. При выборе даты поддерживаются относительные даты, например, "начала месяца", "конец месяца".
•Параметры - вызов формы "Параметры отображения данных". Форма и параметры описаны в разделе "Параметры отображения данных".
•Показать данные - получение и показ данных всех типов для всех выбранных элементов модели. Данная операция может занять продолжительное время, поскольку запрашивается большое количество различных типов данных. Для просмотра данных конкретного типа нажмите кнопку "Показать данные" (кнопка в виде зеленой галочки) в заголовке закладки с требуемыми данными. Нажатие этой кнопки обновляет данные на текущей закладке и всех вложенных закладках, если они есть. После выбора новых элементов в дереве модели отображения данных необходимо нажать кнопку "Показать данные" для получения данных по выделенным элементам.
•Экспорт таблицы - выполнение экспорта данных и оформления самой таблицы из таблицы на текущей видимой закладке. Для экспорта данных необходимо указать имя файла и выбрать его тип. При экспорте данных поддерживаются все возможности, описанные в разделе Базовые возможности интерфейса, Экспорт данных.
•Экспорт данных - выполнение экспорта данных с минимальным оформлением самой таблицы из таблицы на текущей видимой закладке. Для экспорта данных необходимо указать имя файла и выбрать его тип. При экспорте данных поддерживаются только часть возможностей, описанные в разделе Базовые возможности интерфейса, Экспорт данных, но экспорт производится быстрее.
•Выполнено - показывает текущее положение и общий итог в запросе данных для просмотра. Нажатие кнопки "Прервать" приводит к отмене запроса оставшихся данных.
Область дерева модели отображения содержит область наименование модели с краткой подсказкой, а так же кнопку "Выбор модели" для выбора одной модели из списка доступных пользователю. В дереве модели отображения возможны все стандартные операции интерфейса, описанные в соответствующем разделе. После выбора необходимых элементов (можно выбрать несколько) в области просмотра данных будут показаны необходимые закладки, соответствующие типам выбранных элементов. На каждой закладке в дальнейшем будут показаны данные по всем однотипным элементам, т.е., например, на закладке "Суточные данные" будут показаны данные по всем выбранным в дереве расчетным группам и группам 1-го уровня.
Имеются следующие закладки для просмотра информации:
•Суточные данные - показываются суточные данные (сумма за сутки) по расчетным группам и группам 1-го уровня за выбранный интервал времени. При этом каждая группа выводится отдельным столбцом. Желтый цвет фона означает неполноту данных по группе, красный - отсутствие данных. При выборе дня или несколько дней в разделе "Детализация выбранных данных" показывается данные составляющих выбранной группы за выбранные интервал времени. При распахивание узла возможен просмотр данных составляющей за выбранный день по выбранному измерению группы 1-го уровня или расчетной группы;
•Анализ данных по измерениям - в сводной таблице показывается суммарная информация по составляющим выбранных расчетных групп и групп 1-го уровня. Для групп 1-го уровня показываются данные по измерениям точек учета, для расчетных групп показывается данные по измерениям и другим расчетным группам, входящим в исходную расчетную группу. Используя операции ПеренесиИБрось (Drag&Drop) возможно получение различных сводных данных, установка различных параметров агрегирования (сумма, максимум, среднее и др.), различные интервалы группировки дат. Рекомендуется попробовать перенести различные колонки между областями сводной таблицы. Более подробно работа сводной таблицы описано в документации на MS Excel или по ссылке.
•Небаланс объекта - для выбранных в дереве модели отображения объектов строится таблица с общим небалансом объекта за месяц (возможен вывод информации за несколько месяцев - для этого необходимо выбрать начальную дату в одном месяца, а конечную дату - в другом, при этом число месяца значения не имеет, потому что баланс всегда вычисляется за месяц). Для просмотра небаланса объекта по дням месяца необходимо выбрать в таблице нужный объект и месяц, а затем распахнуть данные для просмотра детализации в отдельной таблице. Небаланс всегда рассчитывается по активной энергии, при этом расчет производится как "прием" минус "отдача". Для построения баланса "с нетиповой трактовкой" необходимо создать расчетную группу и указать необходимые измерения и знак для каждого измерения.
•Небаланс группы 1-го уровня - для выбранных в дереве модели отображения групп 1-го уровня выводится таблица с небалансом суммарно за день и за каждый интервал профиля. Возможно детализация просмотра информации - кнопка "Подробнее". Для таблицы по дням детализация возможна до каждого интервала профиля, для интервала профиля - до каждого измерения группы 1-го уровня.
•Небаланс расчетной группы - для выбранных в дереве модели отображения расчетных групп выводится таблица с небалансом суммарно за день и за каждый интервал профиля. Возможно детализация просмотра информации - кнопка "Подробнее". Для таблицы по дням детализация возможна до каждого интервала профиля, для интервала профиля - до каждого измерения расчетной группы.
