Форма "Параметры просмотра данных на графике" определяет параметры данных и их отображения на графике. Форма показана ниже.

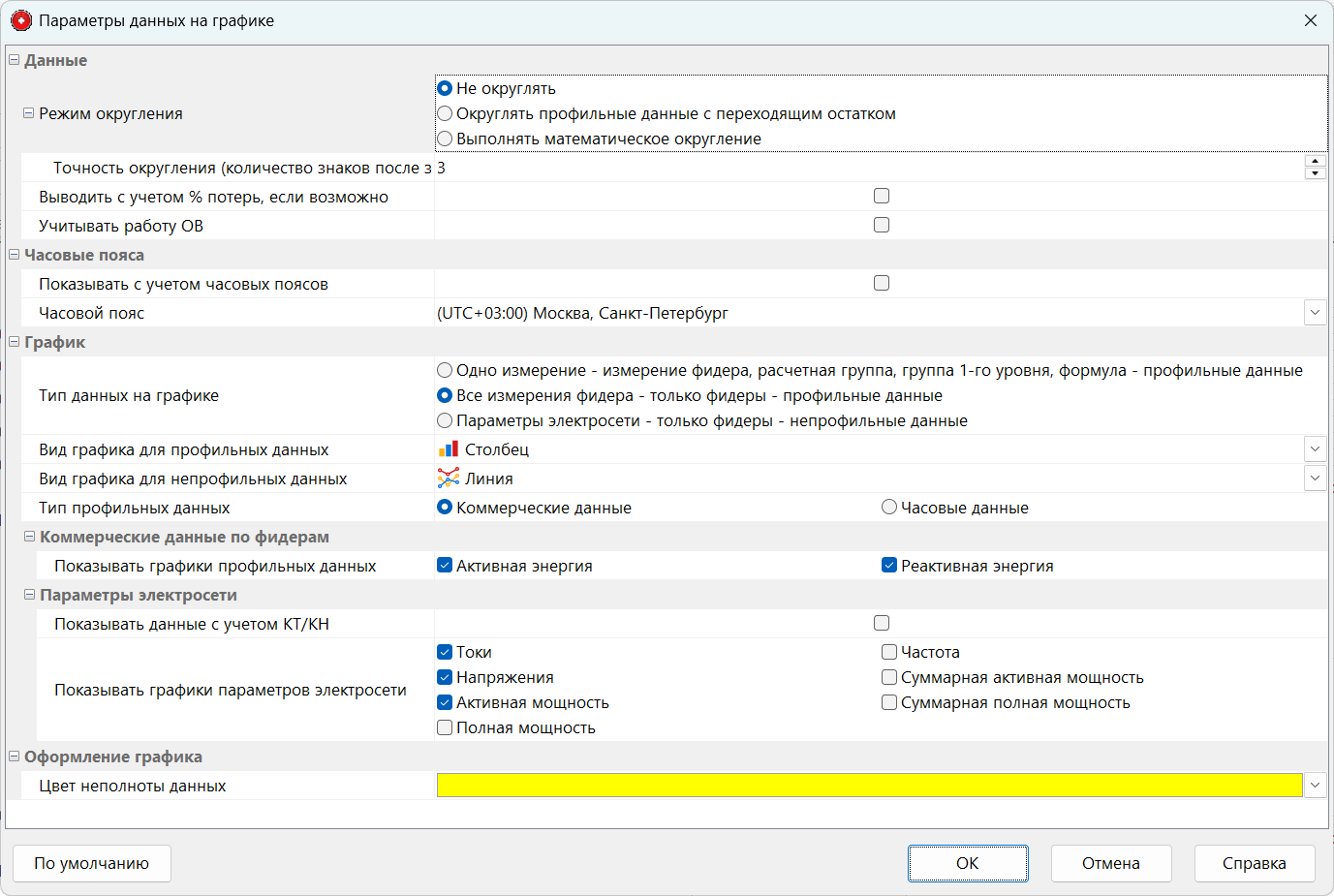

Форма "Параметры данных на графике"
Форма позволяет указать обработку данных и параметры отображения данных на графике в различных режимах:
Раздел "Данные"
•Режим округления:
•Не округлять;
•Округлять профильные с переходящим остатком;
•Выполнять математическое округление до указанного количества знаков после запятой (параметр "Точность округления");
•Выводить с учетом процента потерь, если возможно - использовать профильные данные, рассчитанные с учетом потерь. Данные с учетом потерь невозможно показать для формул;
•Учитывать работу ОВ - при показе данных учитывать данные о переключениях в журнале переключений ОВ;
Раздел "Часовые пояса"
•Показывать с учетом часовых поясов - определяет возможность просмотра данных по заданному (не локальному) часовому поясу. Если данный параметр установлен, то данные показываются с учетом часового пояса сервера БД (задается в форме "Параметра подключения") и выбранного часового пояса. Если параметр не установлен, то данные показываются по локальному часовому поясу без учета часового пояса сервера БД.
•Часовой пояс - часовой пояс в терминах ОС, по которому будут показаны данные в таблице и на графике;
Раздел "График"
•Тип данных на графике - определяет какие данные будут выводиться на график. Возможные следующие варианты:
1.Одно измерение - вывод на одной диаграмме данных по всем выделенным элементам списка. Элементом может быть измерение фидера (но не фидер), группа 1-го уровня, расчетная группа, формула. Данные профильные, могут иметь интервал
2.Все измерения фидера - вывод на двух диаграммах данных активной и реактивной энергии. На каждой диаграмме выводится две серии данных - прием и отдача.
3.Параметры электросети - вывод нескольких диаграмм данных по параметрам электросети. На каждой диаграмме выводится несколько серий данных, например, фазные токи (три серии для каждой фазы A, B, C) или частота (одна серия данных);
•Вид графика для профильных данных - выбор вида графика для профильных данных. Возможные варианты - Столбец, Линия, Область. По умолчанию, для профильных данных используются столбцы. При использовании столбцов при неполноте данных столбцы отображаются согласно параметру "Цвет неполноты данных";
•Вид графика для непрофильных данных - выбор вида графика для непрофильных данных. Возможные варианты - Столбец, Линия, Область. По умолчанию, для непрофильных данных используются линия;
•Тип профильных данных - при выводе профильных данных будут выводиться профильные коммерческие данные или профильные часовые данные;
•Коммерческие данные по фидерам - определяют видимость диаграмм на графике - видимость диаграммы по приему/отдаче активной энергии и реактивной энергии;
•Показывать данные с учетом КТ/КН - вывод данных параметров электросети с учетом коэффициентов трансформации по току и по напряжению
•Параметры электросети - определяет видимость диаграмм для различных параметров электросети;
Раздел "Оформление графика"
•Цвет неполноты данных - при выводе данных по группе 1-го уровня, расчетной группе или формуле неполные данные при выводе в виде столбцов будут закрашены указанным цветом;
