Форма "Просмотр данных на графике" предназначена для просмотра данных одного элемента на графике. Выбор элемента для просмотра данных производится в формах "Просмотр данных", "Групповые данные", "Анализ данных", "Диагностика данных" при выборе элемента в дереве модели отображения следующего типа - фидер, группа 1-го уровня, расчетная группа, формула. В дальнейшем в самой форме можно выбрать другой элемент - кнопка "Выбор источника" и её выпадающее меню. Для просмотра данных на графике нескольких элементов предназначена форма "Данные на графике".

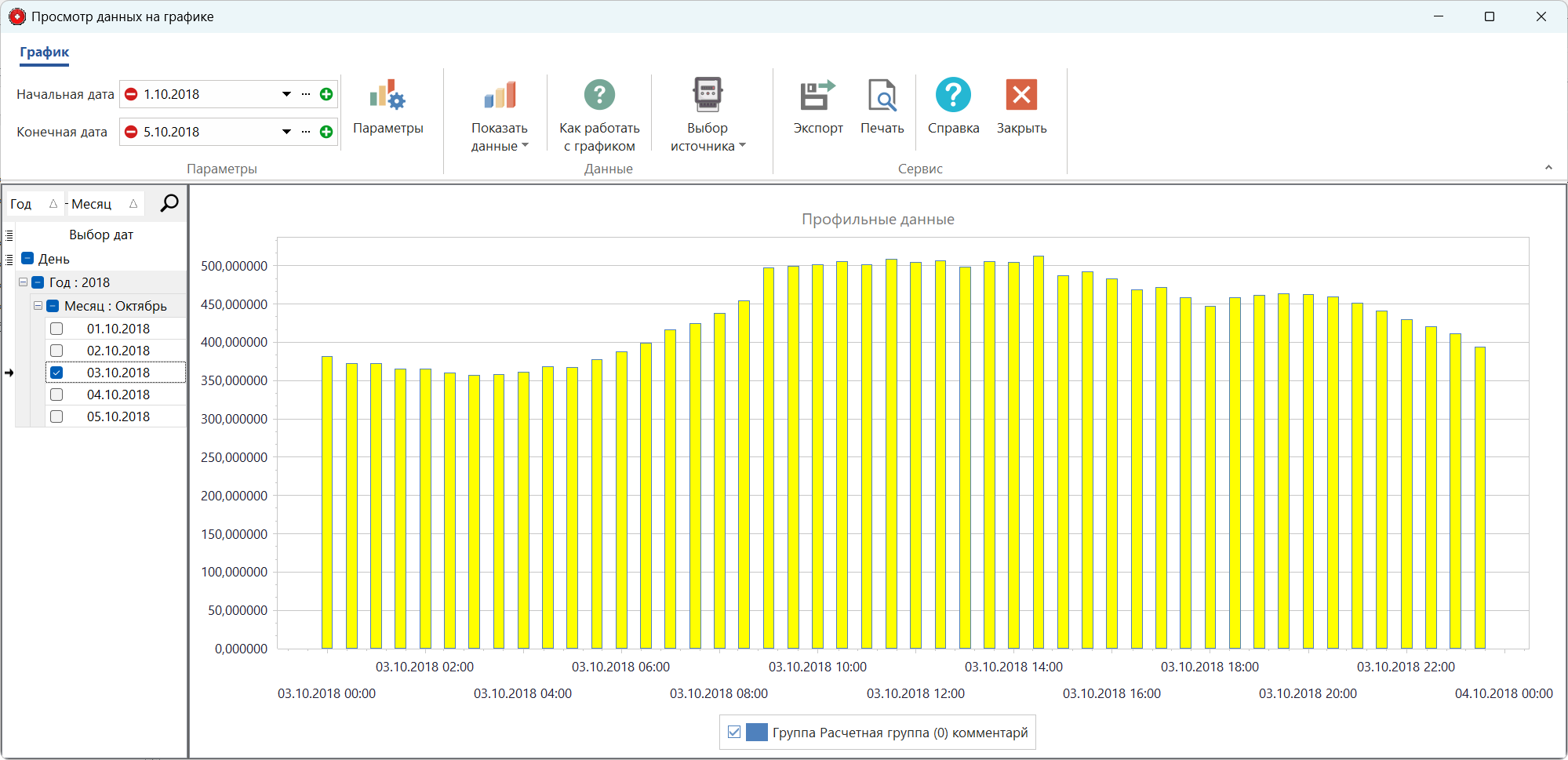

Форма "Просмотр данных на графике"
Форма состоит из следующих областей:
•Лента меню - расположена в верхней части формы и предназначена для управления просмотром данных на графике;
•Навигатор дат для просмотра - расположен в левой части формы и предназначен для выбора дат, данные за которые будут показаны на графике;
•График - предназначен для просмотра информации в графическом виде на одной или нескольких диаграммах. Имеет возможности, описанные в разделе "Работа с графиками";
Для просмотра данных на графике необходимо:
•в формах "Просмотр данных", "Анализ данных", "Диагностика данных", "Групповые данные" выбрать необходимый элемент в дереве модели отображения. Элемент может быть следующих типов - фидер, группа 1-го уровня, расчетная группа, формула. В дальнейшем в форме можно выбрать другой элемент - кнопка "Выбор источника" и её выпадающее меню;
•выбрать требуемый диапазон дат в полях "Начальная дата" и "Конечная дата";
•в форме "Параметры данных на графике" (вызывается по кнопке "Параметры") можно выбрать дополнительные параметры отображения данных. Параметры описаны в разделе "Параметры просмотра данных на графике".
•Нажать кнопку "Показать данные". При выборе элемента для просмотра и типа данных на графике необходимо придерживаться следующего правила:
1.данные измерения фидера, группы 1-го уровня, расчетной группы и формулу трактуются как один временной ряд и показываются на одной диаграмме;
2.профильные данные фидера трактуются как 4 временных ряда (4 измерения фидера) и показываются на двух диаграммах - активная и реактивная энергия, данные ниже оси X подразумевают отдачу;
3.параметры электросети фидера трактуются как множество временных рядов (фазные токи, фазные напряжения, фазные мощности и .т.п.) и показываются на разных диаграммах. Выбор производится в форме "Параметры просмотра данных на графике".
Имеются следующие дополнительные возможности:
•Навигатор дат для просмотра - позволяет выбрать только те даты среди всех данных на графике, которые необходимо показать. Если не выделена ни одна дата, то будут показаны данные за все дни;
•Экспорт - позволяет сохранить весь график в виде графического файла (*.png/*.jpeg и другие) или файла MS Excel;
•Печать - предварительный просмотр перед печатью с возможностью сохранения в файле *.pdf всего графика;
