Вызов формы - главная форма приложения, закладка "Главная", кнопка "Данные на графике".
Форма "Данные на графике" предназначена для просмотра данных по заранее заданному списку элементов. Под элементом понимается измерение фидера, фидер, группа 1-го уровня, расчетная группа или формула.

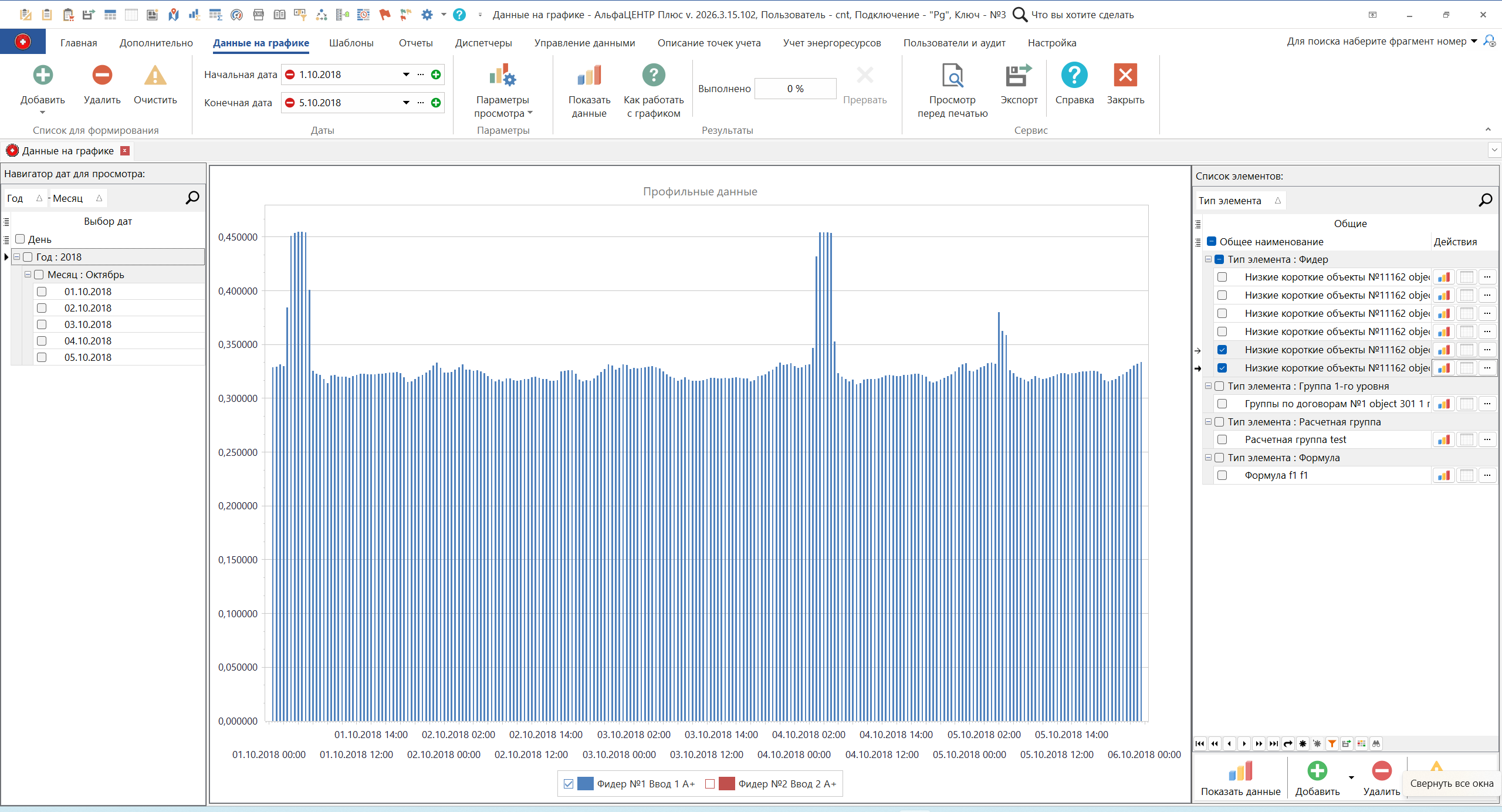

Форма "Данные на графике"
Форма "Данные на графике" состоит из следующих областей:
•Лента меню - содержит кнопки для выполнения различных операций, например, для редактирования списка для формирования, указания интервала данных и т.п.
•Навигатор дат для просмотра - расположен в левой части формы и предназначен для выбора дат, данные за которые будут показаны на графике;
•Список элементов - расположен в правой части формы и предназначен для работы со списков элементов, по которым будет производиться построение различных графиков;
•График - предназначен для просмотра информации в графическом виде на одной или нескольких диаграммах. Имеет возможности, описанные в разделе "Работа с графиками";
Лента меню содержит следующие элементы управления:
•Группа "Список для формирования" содержит кнопки "Добавить", "Удалить", "Очистить" - предназначены для изменения списка элементов. Данные кнопки так же продублированы на панели "Список элементов". Кнопка "Добавить" имеет выпадающее меню для выбора типа элемента для добавления. Допустимые типы элементов для добавления зависят от вида графика, указываемый в форме "Параметры просмотра данных на графике".
•Группа "Даты" содержит "Начальную дату" и "Конечную дату" - предназначены для указания временного интервала, за который будут построены графики с данными;
•Группа "Параметры" - содержит кнопку "Параметры" с выпадающим пунктом меню для установки параметров масштабирования графиков по умолчанию, а так сохранению и загрузки всех настроек формы в файл/из файла. Кнопка "Параметры" вызывает форму "Параметры просмотра данных на графике для выбора различных режимов построения графиков;
•Группа "Результаты" - содержит кнопки "Показать данные" и "Как работать с графиком". При нажатии кнопки "Показать данные" будет выполнен запрос необходимых данных и построение диаграммы/диаграмм по всем выделенным элементам списка. Если выделенных элементов нет, то будут задействованы все элементы списка. Для построения по одному заданному элементу необходимо воспользоваться аналогичной кнопкой напротив элемента в таблице со списком элементов. Кнопка "Как работать с графиком" вызывает раздел документации "Работа с графиками";
•Группа "Сервис" содержит кнопки для вызова формы "Предварительный просмотр" перед печатью текущего графика, кнопка "Экспорт" позволяет сохранить текущий график в графический файл или в файл MS Excel;
Настройка параметров отображения данных на графике производится в форме "Параметры просмотра данных на графике";
