Форма "Просмотр журнала событий счетчиков" позволяется просмотреть различные события журнала событий счетчиков, а так же длительность парных событий за выбранный интервал времени по выбранным элементам модели отображения. Просмотр возможен в виде таблицы. Все таблицы с данными имеют базовые возможности, описанные в разделе "Базовые возможности интерфейса" для таблиц соответствующего типа. Форма показана на рисунке ниже.

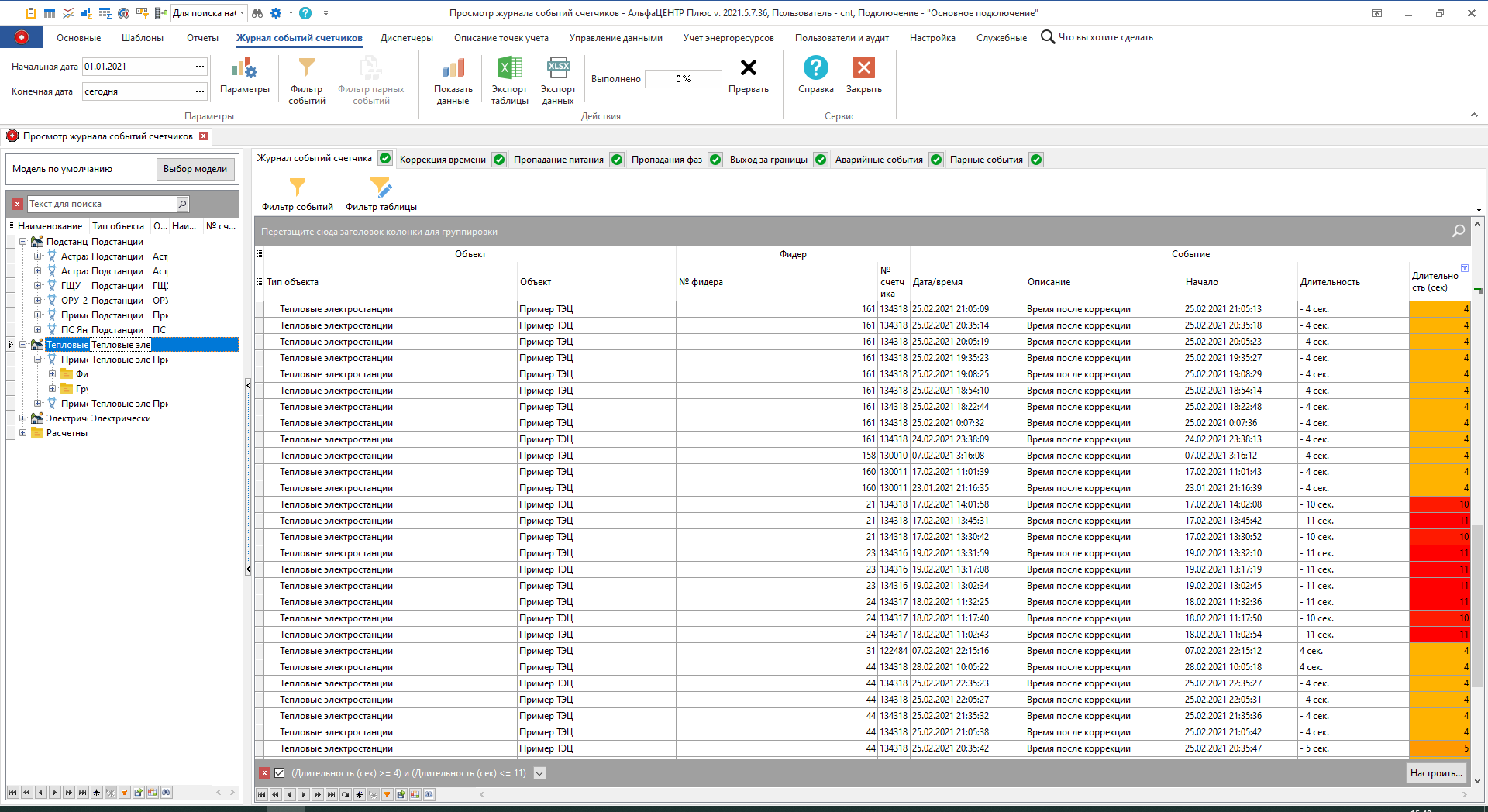

Форма "Просмотр журнала событий счетчиков", закладка "Журнал событий счетчиков"
Интерфейс формы может быть поделен на следующие области:
•область верхнего меню в виде ленты - позволяет выбрать интервал времени для просмотра событий и пар событий, выбрать интересующие события и пары событий и указать параметры отображения и другие возможности;
•область дерева модели отображения или выбор списка фидеров - содержит дерево модели отображения с возможностью выбора доступной пользователю модели, поиска и фильтрации по колонкам в дереве самой модели. Так же имеется возможность выбора нескольких элементов модели - по всем выбранным элементам в области просмотра данных будут показаны доступные варианты просмотра.
•область просмотра данных - набор закладок, на каждой из которой расположен свой тип данных. показываются закладки для всех выбранных элементов модели отображения. При выборе списка автоматически становится активной закладка "Фидеры".
Область верхнего меню содержит следующие элементы:
•Выбор начальной и конечной даты для просмотра данных - вызов формы "Выбор" даты для выбора начальной и конечно даты данных, соответственно. При выборе даты поддерживаются относительные даты, например, "начала месяца", "конец месяца".
•Параметры - вызов формы "Параметры просмотра журнала событий счетчиков". Форма и параметры описаны в разделе "Параметры просмотра журнала событий счетчиков".
•Категории парных событий - вызов формы "Категории парных событий". Форма предназначена для просмотра изменения состава категорий парных событий, а так же для составления пользовательской категории парных событий;
•Фильтр событий - вызов формы "Выбор событий счетчика" для выбора событий. Только выбранные события будут показаны на закладке "Журнал событий счетчиков". Если не выбрано ни одно событие, то будут показаны все события журнала.
•Фильтр парных событий - вызов формы "Выбор пар события счетчика". Только выбранные пары событий будут показаны на закладке "Все парные события". Если не выбрана ни одна пара событий, то будут показаны все парные события для категории "Все парные события";
•Показать данные - получение и показ данных всех типов для всех выбранных элементов модели или списков фидеров. Данная операция может занять продолжительное время, поскольку запрашивается большое количество различных типов данных. Для просмотра данных конкретного типа нажмите кнопку "Показать данные" (кнопка в виде зеленой галочки) в заголовке закладки с требуемыми данными. Нажатие этой кнопки обновляет данные на текущей закладке и всех вложенных закладках, если они есть. После выбора новых элементов в дереве модели отображения данных необходимо нажать кнопку "Показать данные" для получения данных по выделенным элементам.
•Экспорт таблицы - выполнение экспорта данных и оформления самой таблицы из таблицы на текущей видимой закладке. Для экспорта данных из таблицы детализации необходимо перейти (передать фокус) в таблицу детализации вместо сводной таблицы. Для экспорта данных необходимо указать имя файла и выбрать его тип. При экспорте данных поддерживаются все возможности, описанные в разделе Базовые возможности интерфейса, Экспорт данных.
•Экспорт данных - выполнение экспорта данных с минимальным оформлением самой таблицы из таблицы на текущей видимой закладке. Для экспорта данных из таблицы детализации необходимо перейти (передать фокус) в таблицу детализации вместо сводной таблицы. Для экспорта данных необходимо указать имя файла и выбрать его тип. При экспорте данных поддерживаются только часть возможностей, описанные в разделе Базовые возможности интерфейса, Экспорт данных, но экспорт производится быстрее.
•Выполнено - показывает текущее положение и общий итог в запросе данных для просмотра. Нажатие кнопки "Прервать" приводит к отмене запроса оставшихся данных.
Область дерева модели отображения содержит область наименование модели с краткой подсказкой, а так же кнопку "Выбор модели" для выбора одной модели из списка доступных пользователю, а так же таблицу со всеми списками фидеров. В дереве модели отображения возможны все стандартные операции интерфейса, описанные в соответствующем разделе. После выбора необходимых элементов (можно выбрать несколько) в дереве или списков фидеров при просмотре данных будут показаны данные по всем выбранным элементам.
Область просмотра данных содержит следующий набор закладок:
•Журнал событий счетчика - закладка содержит таблицу со всеми событиями всех выбранных счетчиков. Для показа только нужных событий необходимо использовать фильтр событий - нажать одноименную кнопку и выбрать только интересующие события. Если не выбрано ни одно события, то будут показаны все события выбранных счетчиков. Так же можно дополнительно отфильтровать данные таблицы с помощью фильтра таблицы и конструктора фильтров, а так же задать дополнительную подсветку событий с помощью условного форматирования таблицы на основе её данных (стандартные возможности таблицы);
•Коррекция времени - закладка содержит таблицу только с парными событиями, связанные с коррекцией времени счетчика, а так же длительность события в виде строки и в виде числа (количества секунд).
•Пропадание питания - закладка содержит таблицу только с парными событиями, связанные с пропаданием питания счетчика, а так же длительность события в виде строки и в виде числа (количества секунд);
•Пропадания фаз - закладка содержит таблицу с парными событиями, связанными с пропаданием питания и фаз на счетчике, а так же длительность события в виде строки и в виде числа (количества секунд);
•Выход за границы - закладка содержит таблицу с парными событиями, связанными с выходом различных параметров счетчика за заданные границы, а так же длительность события в виде строки и в виде числа (количества секунд);
•Аварийные события - закладка содержит таблицу с парными аварийными событиями, а так же длительность события в виде строки и в виде числа (количества секунд);
•Все парные события - закладка содержит таблицу со всеми парными событиями, набор парных событий определяется в категории "Все парные события" и дополнительно с помощью фильтра парных событий. Если не выбрано ни одна пара событий, то выводятся все парные события категории. Так же можно дополнительно отфильтровать данные таблицы с помощью фильтра таблицы и конструктора фильтров, а так же задать дополнительную подсветку событий с помощью условного форматирования таблицы на основе её данных (стандартные возможности таблицы);
•Пользовательские - закладка содержит таблицу с пользовательскими парными событиями. Пользовательские парные события - это события категории "Пользовательские". По умолчанию категория не содержит событий.
Для получения информации о наборах парных событий, используемых на закладках "Коррекция времени", "Пропадания питания", "Пропадания фаз", "Выход за границы" и "Аварийные события" необходимо обратиться на форум технической поддержки или в форме "Категории парных событий".
Каждая таблица имеет стандартный набор возможностей, описанных в разделе "Базовые возможности интерфейса".
