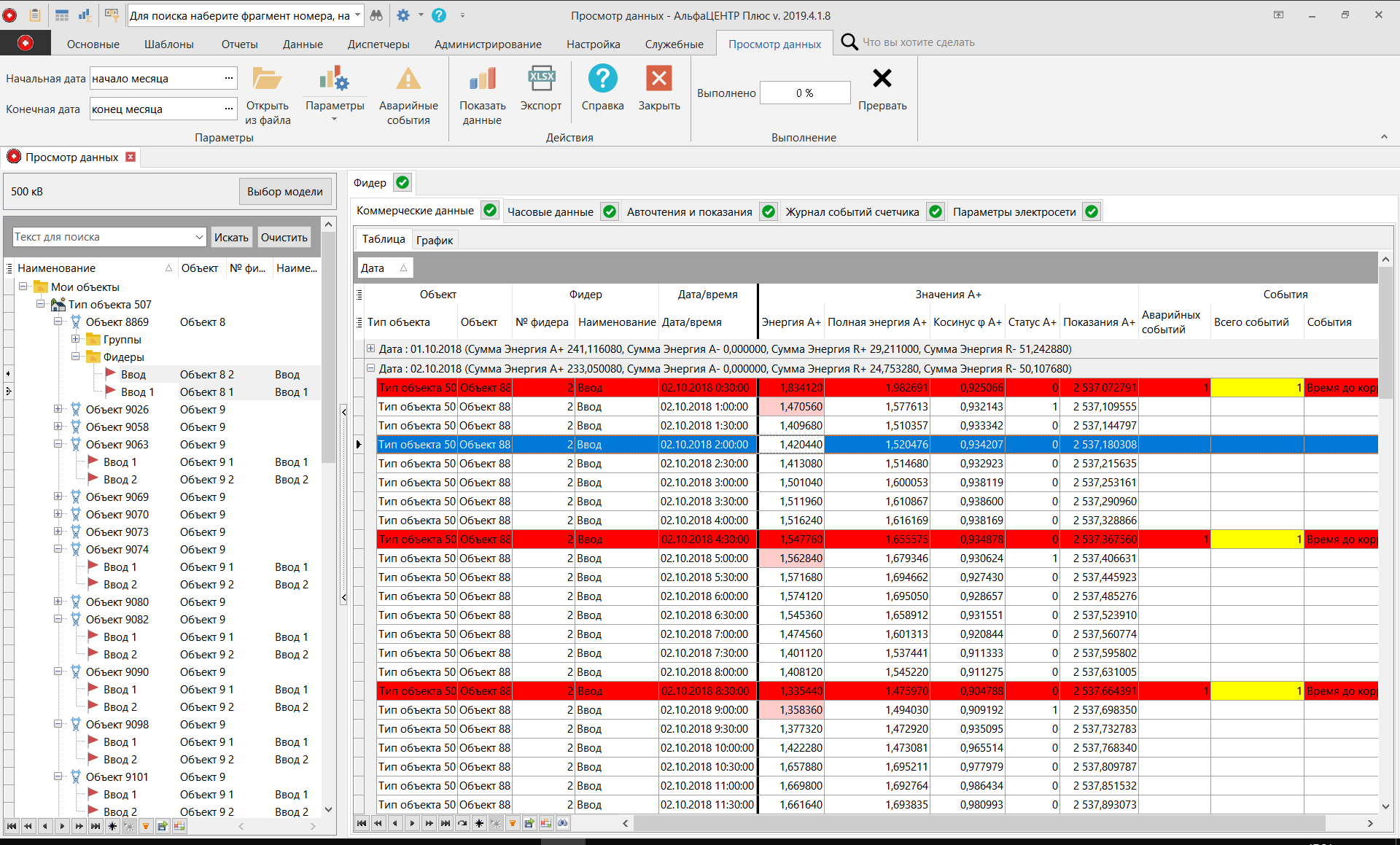

Форма "Просмотр данных" позволяется просмотреть различные данные за выбранный интервал времени по выбранным элементам модели отображения. Просмотр возможен в табличном и графическом виде. Все таблицы и графики с данными имеют базовые возможности, описанные в разделе "Базовые возможности интерфейса". Форма показана на рисунке ниже.
Форма Просмотр данных"
Интерфейс формы может быть поделен на следующие области:
•область верхнего меню в виде ленты - позволяет выбрать интервал времени для просмотра данных, параметры отображения, аварийные события и другие возможности;
•область дерева модели отображения или выбор списка фидеров - содержит дерево модели отображения с возможностью выбора доступной пользователю модели, поиска и фильтрации по колонкам в дереве самой модели. Так же имеется возможность выбора нескольких элементов модели - по всем выбранным элементам в области просмотра данных будут показаны доступные варианты просмотра.
•область просмотра данных - набор закладок, на каждой из которой расположен свой тип данных. Показываются закладки для всех выбранных элементов модели отображения.
Область верхнего меню содержит следующие элементы:
•Выбор начальной и конечной даты для просмотра данных - вызов формы "Выбор" даты для выбора начальной и конечно даты данных, соответственно. При выборе даты поддерживаются относительные даты, например, "начала месяца", "конец месяца".
•Параметры - вызов формы "Параметры отображения данных". Форма и параметры описаны в разделе "Параметры отображения данных".
•Аварийные события - вызов формы "Выбор событий счетчика" для выбора списка аварийных параметров. Данный список считается "аварийным" в рамках текущей формы просмотра данных и может быть задан для каждой формы. Форма "Выбор событий счетчика" описан в соответствующем разделе.
•Показать данные - получение и показ данных всех типов для всех выбранных элементов модели. Данная операция может занять продолжительное время, поскольку запрашивается большое количество различных типов данных. Для просмотра данных конкретного типа нажмите кнопку "Показать данные" (кнопка в виде зеленой галочки) в заголовке закладки с требуемыми данными. Нажатие этой кнопки обновляет данные на текущей закладке и всех вложенных закладках, если они есть. После выбора новых элементов в дереве модели отображения данных необходимо нажать кнопку "Показать данные" для получения данных по выделенным элементам.
•Экспорт таблицы - выполнение экспорта данных и оформления самой таблицы из таблицы на текущей видимой закладке. Для экспорта данных необходимо указать имя файла и выбрать его тип. При экспорте данных поддерживаются все возможности, описанные в разделе Базовые возможности интерфейса, Экспорт данных.
•Экспорт данных - выполнение экспорта данных с минимальным оформлением самой таблицы из таблицы на текущей видимой закладке. Для экспорта данных необходимо указать имя файла и выбрать его тип. При экспорте данных поддерживаются только часть возможностей, описанные в разделе Базовые возможности интерфейса, Экспорт данных, но экспорт производится быстрее.
•Выполнено - показывает текущее положение и общий итог в запросе данных для просмотра. Нажатие кнопки "Прервать" приводит к отмене запроса оставшихся данных.
Область дерева модели отображения содержит область наименование модели с краткой подсказкой, а так же кнопку "Выбор модели" для выбора одной модели из списка доступных пользователю. В дереве модели отображения возможны все стандартные операции интерфейса, описанные в соответствующем разделе. После выбора необходимых элементов (можно выбрать несколько) в области просмотра данных будут показаны необходимые закладки, соответствующие типам выбранных элементов. На каждой закладке в дальнейшем будут показаны данные по всем однотипным элементам, т.е., например, на закладке "Фидер"->"Коммерческие данные" будут показаны данные по всем выбранным в дереве фидерам, сначала по первому фидеру, затем по второму и т.п.
Область просмотра данных содержит следующий набор закладок:
•Тип объекта - показана информация по выбранному типу объекта - список объектов заданного типа;
•Объект - показана информация по выбранному объекту - список фидеров и групп 1-го уровня объекта, а так последние данные и полнота данных по всем фидерам объекта;
•Фидер - показана информация по выбранному фидеру - коммерческие данные, часовые данные, авточтения и текущие показания, журнал событий счетчика, параметры электросети в табличном виде или в виде фазной диаграммы и технические данные.
•Группа 1-го уровня - показана информация по группе 1-го уровня - коммерческие данные и часовые данные;
•Расчетная группа - показана информация по расчетной группе - коммерческие данные и часовые данные.
При выборе в дереве модели отображения показываются только закладки для конкретного выделенного элемента, при выборе нескольких элементов показываются все закладки для всех выбранных элементов. В таблицах с данными при выборе нескольких элементов будут показаны данные по всем выбранным элементам, например, при выборе двух фидеров в таблице "Коммерческие данные" будут показаны данные сначала по одному фидеру, потом по другому фидеру.
Каждая таблица имеет стандартный набор возможностей, описанных в разделе "Базовые возможности интерфейса".
