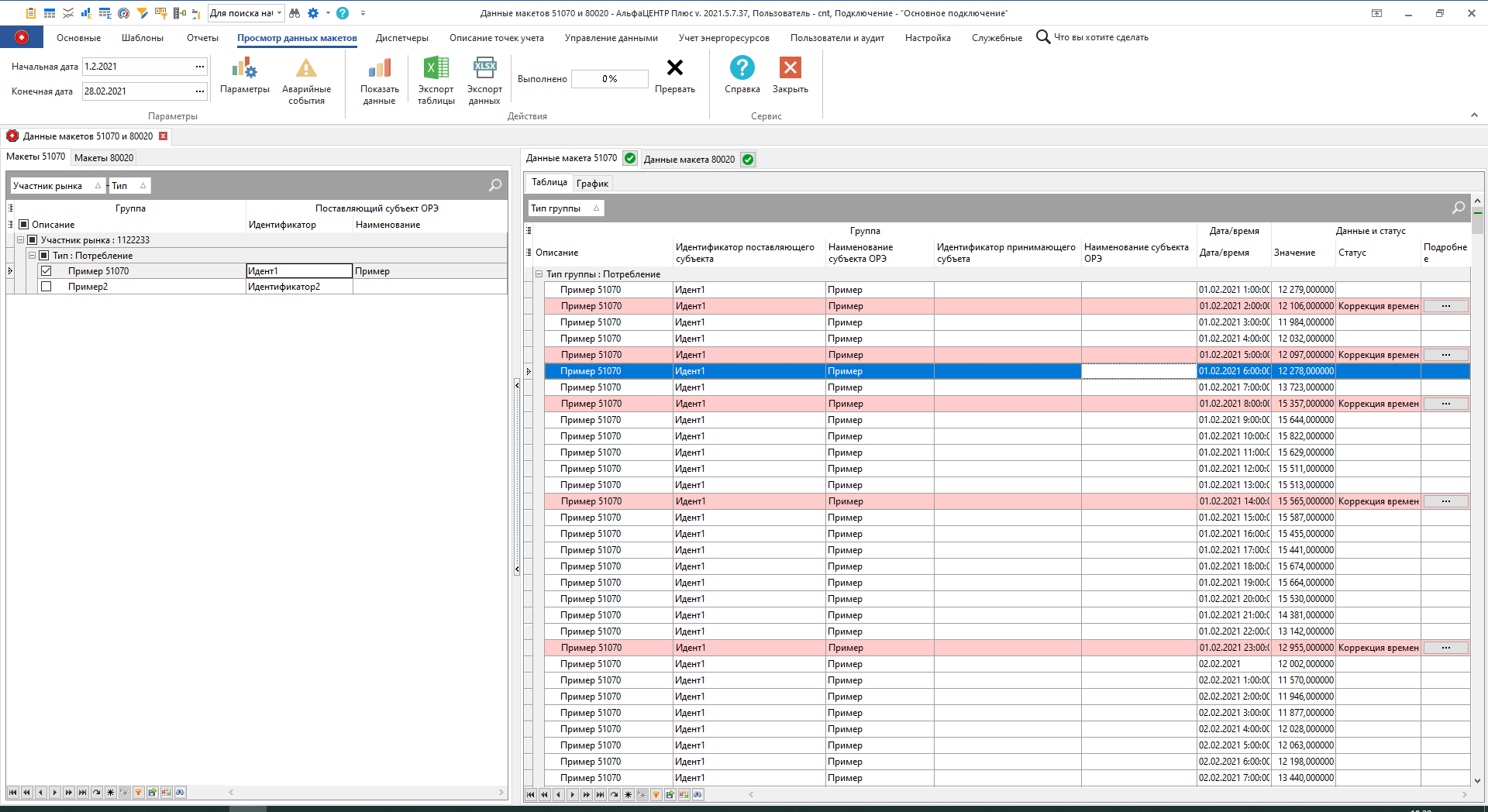

Форма "Просмотр данных макетов 51070 и 80020" позволяется просмотреть различные данные, которые могут содержаться в файлах макетов, которые формируются модулем АльфаЦЕНТР Макеты АТС. Данные можно посмотреть за выбранный интервал времени по выбранным группам макета 51070 или 80020. Просмотр возможен в табличном и графическом виде. Все таблицы и графики с данными имеют базовые возможности, описанные в разделе "Базовые возможности интерфейса". Форма показана на рисунке ниже.
Форма "Данные макетов 51070 и 80020"
Интерфейс формы может быть поделен на следующие области:
•область верхнего меню в виде ленты - позволяет выбрать интервал времени для просмотра данных, параметры отображения, аварийные события и другие возможности;
•область дерева макетов - содержит отдельные закладки для каждого макета, а так же имеет средства поиска и фильтрации по колонкам в самой таблице или дереве. На закладке "Макеты 51070" расположена таблица группами макета 51070, которые описаны и настроены в программе параметризации макетов или в АльфаЦЕНТРе. В таблице показаны только группы, которые используются для формирования макетов 51070. На закладке "Макеты 80020" показаны группы 1-го уровня и их содержимое, разбитое на три раздела - данные точки учета, данные точек поставки и данные сальдо перетоков. Показаны только те группы, для которых заданы соответствующие коды и сами группы 1-го уровня могут быть использованы для формирования файлов макетов. В каждом из трех разделов показаны только те фидеры, для которых заданы коды точек учета, точек поставки и сальдо перетоков. Соответственно, данные только по этим фидерам могут быть в файле макетов 80020. Для добавления или изменения содержимого макетов необходимо использовать программу параметризации макетов (входит в состав модуля АльфаЦЕНТР Макеты АТС). Так же в таблице или дереве имеется возможность выбора нескольких элементов модели - по всем выбранным элементам в области просмотра данных будут показаны доступные варианты просмотра.
•область просмотра данных - набор закладок, на каждой из которой расположен свой тип данных.
Область верхнего меню содержит следующие элементы:
•Выбор начальной и конечной даты для просмотра данных - вызов формы "Выбор" даты для выбора начальной и конечно даты данных, соответственно. При выборе даты поддерживаются относительные даты, например, "начала месяца", "конец месяца".
•Параметры - вызов формы "Параметры отображения данных". Форма и параметры описаны в разделе "Параметры отображения данных".
•Аварийные события - вызов формы "Выбор событий счетчика" для выбора списка аварийных параметров. Данный список считается "аварийным" в рамках текущей формы просмотра данных макетов и может быть задан для каждой формы. Форма "Выбор событий счетчика" описан в соответствующем разделе.
•Показать данные - получение и показ данных типов для всех выбранных элементов таблицы или дереве. Данная операция может занять продолжительное время, поскольку запрашивается большое количество различных типов данных. Для просмотра данных конкретного типа нажмите кнопку "Показать данные" (кнопка в виде зеленой галочки) в заголовке закладки с требуемыми данными. Нажатие этой кнопки обновляет данные на текущей закладке и всех вложенных закладках, если они есть. После выбора новых элементов в таблице или дереве макетов необходимо нажать кнопку "Показать данные" для получения данных по выделенным элементам.
•Экспорт таблицы - выполнение экспорта данных и оформления самой таблицы из таблицы на текущей видимой закладке. Для экспорта данных необходимо указать имя файла и выбрать его тип. При экспорте данных поддерживаются все возможности, описанные в разделе Базовые возможности интерфейса, Экспорт данных.
•Экспорт данных - выполнение экспорта данных с минимальным оформлением самой таблицы из таблицы на текущей видимой закладке. Для экспорта данных необходимо указать имя файла и выбрать его тип. При экспорте данных поддерживаются только часть возможностей, описанные в разделе Базовые возможности интерфейса, Экспорт данных, но экспорт производится быстрее.
•Выполнено - показывает текущее положение и общий итог в запросе данных для просмотра. Нажатие кнопки "Прервать" приводит к отмене запроса оставшихся данных.
Область просмотра данных содержит следующие закладки:
•Данные макета 51070 - содержит таблицу и график для просмотра данных макета 51070 для всех выбранных групп макета за указанный интервал времени;
•Данные макета 80020 - содержит таблицу и график для просмотра данных по всем выбранным точкам учета или точкам поставки - это первичные данные, полученные с учетом настроек просмотра данных для соответствующих разделов. Данные для сальдо переток рассчитываются по формуле, которая задается в программе параметризации макетов, поэтому данные этого раздела показываются как данные для формулы с интервалом округления 1 час. При просмотре данных по формуле имеется возможность диагностики статуса данных - просмотр данных по всем составляющим формулы за заданный интервал времени. Это позволяет выяснить причину неполноты данных или статуса данных, отличного от нормального.
При выборе в дереве элементов макета 80020 одновременно могут быть выбраны только элементы одного источника данных, т.е. одновременно можно выбрать только несколько элементов разделов "Точки учета" и "Точки поставки" или же элементы разделов "Сальдо-перетоки".
Каждая таблица имеет стандартный набор возможностей, описанных в разделе "Базовые возможности интерфейса".
