Форма "Просмотр данных теплоучета" позволяется просмотреть различные данные за выбранный интервал времени по выбранным приборам учета или по расчетным группам учета тепла. Просмотр возможен в табличном, графическом виде или в виде сводной таблицы. Все таблицы и графики с данными имеют базовые возможности, описанные в разделе "Базовые возможности интерфейса". Форма показана на рисунке ниже.

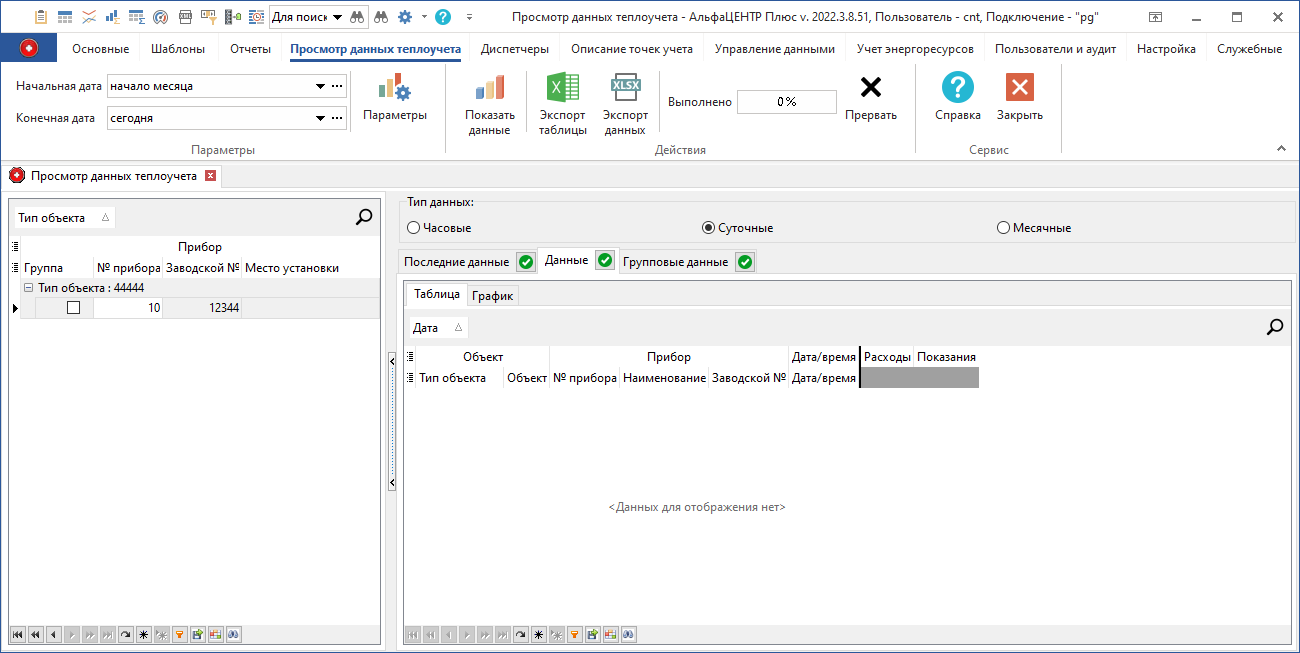

Форма "Просмотр данных теплоучета"
Интерфейс формы может быть поделен на следующие области:
•область верхнего меню в виде ленты - позволяет выбрать интервал времени для просмотра данных, параметры отображения и другие возможности;
•область списка узлов учета тепла и расчетных групп по учету тепла - содержит таблицу со всеми объектами с узлами учета тепла или расчетными группами по учету тепла, с возможностью поиска и фильтрации по колонкам. Так же имеется возможность выбора нескольких элементов таблицы - по всем выбранным элементам в области просмотра данных будут показаны доступные варианты просмотра.
•область просмотра данных - набор закладок, на каждой из которой расположен свой тип данных. Показываются закладки для всех выбранных элементов таблицы.
Область верхнего меню содержит следующие элементы:
•Выбор начальной и конечной даты для просмотра данных - вызов формы "Выбор" даты для выбора начальной и конечно даты данных, соответственно. При выборе даты поддерживаются относительные даты, например, "начала месяца", "конец месяца".
•Параметры - вызов формы "Параметры отображения данных". Форма и параметры описаны в разделе "Параметры отображения данных".
•Показать данные - получение и показ данных всех типов для всех выбранных элементов модели. Данная операция может занять продолжительное время, поскольку запрашивается большое количество различных типов данных. Для просмотра данных конкретного типа нажмите кнопку "Показать данные" (кнопка в виде зеленой галочки) в заголовке закладки с требуемыми данными. Нажатие этой кнопки обновляет данные на текущей закладке и всех вложенных закладках, если они есть. После выбора новых элементов в таблице узлов учета и расчетных групп необходимо нажать кнопку "Показать данные" для получения данных по выделенным элементам.
•Экспорт таблицы - выполнение экспорта данных и оформления самой таблицы из таблицы на текущей видимой закладке. Для экспорта данных необходимо указать имя файла и выбрать его тип. При экспорте данных поддерживаются все возможности, описанные в разделе Базовые возможности интерфейса, Экспорт данных.
•Экспорт данных - выполнение экспорта данных с минимальным оформлением самой таблицы из таблицы на текущей видимой закладке. Для экспорта данных необходимо указать имя файла и выбрать его тип. При экспорте данных поддерживаются только часть возможностей, описанные в разделе Базовые возможности интерфейса, Экспорт данных, но экспорт производится быстрее.
•Выполнено - показывает текущее положение и общий итог в запросе данных для просмотра. Нажатие кнопки "Прервать" приводит к отмене запроса оставшихся данных.
Область списка узлов учета и расчетных групп по учету тепла содержит все доступные текущему пользователю объекты, которые имеют узлы учета тепла или расчетные группу по учета тепла. Колонка "Группа" определяют тип данных строки таблицы - узел учета тепла или расчетная группа. В таблице возможны все стандартные операции интерфейса, описанные в соответствующем разделе. После выбора необходимых элементов (можно выбрать только один узел, поскольку набор данных по каждому узлу учета может быть разный) в области просмотра данных будут показаны необходимые закладки, соответствующие типу выбранного элемента.
Возможен выбор типа просматриваемых данных - часовые, суточные или месячные. В зависимости от выбранного типа в таблице ниже будут отображены соответствующие данные.
Область просмотра данных содержит следующий набор закладок:
•Последние данные - будут показаны последние данные и время последних данных по всем каналам выбранного прибора учета;
•Данные - буду показаны первичные данные по выбранном узлу. В зависимости от выбранного типа данных могут быть показаны часовые, суточные или месячные данные. Данные можно посмотреть в виде таблицы или графика;
•Групповые данные - будут показаны данные по выбранной расчетной группе теплоучета - по самой группе или по ее составляющим;
Каждая таблица имеет стандартный набор возможностей, описанных в разделе "Базовые возможности интерфейса".
