Форма "Диагностика данных" позволяется продиагностировать различные аспекты данных за выбранный интервал времени по выбранным элементам модели отображения или спискам фидеров. Просмотр возможен в виде таблицы. Все таблицы с данными имеют базовые возможности, описанные в разделе "Базовые возможности интерфейса" для таблиц соответствующего типа. Форма показана на рисунке ниже.

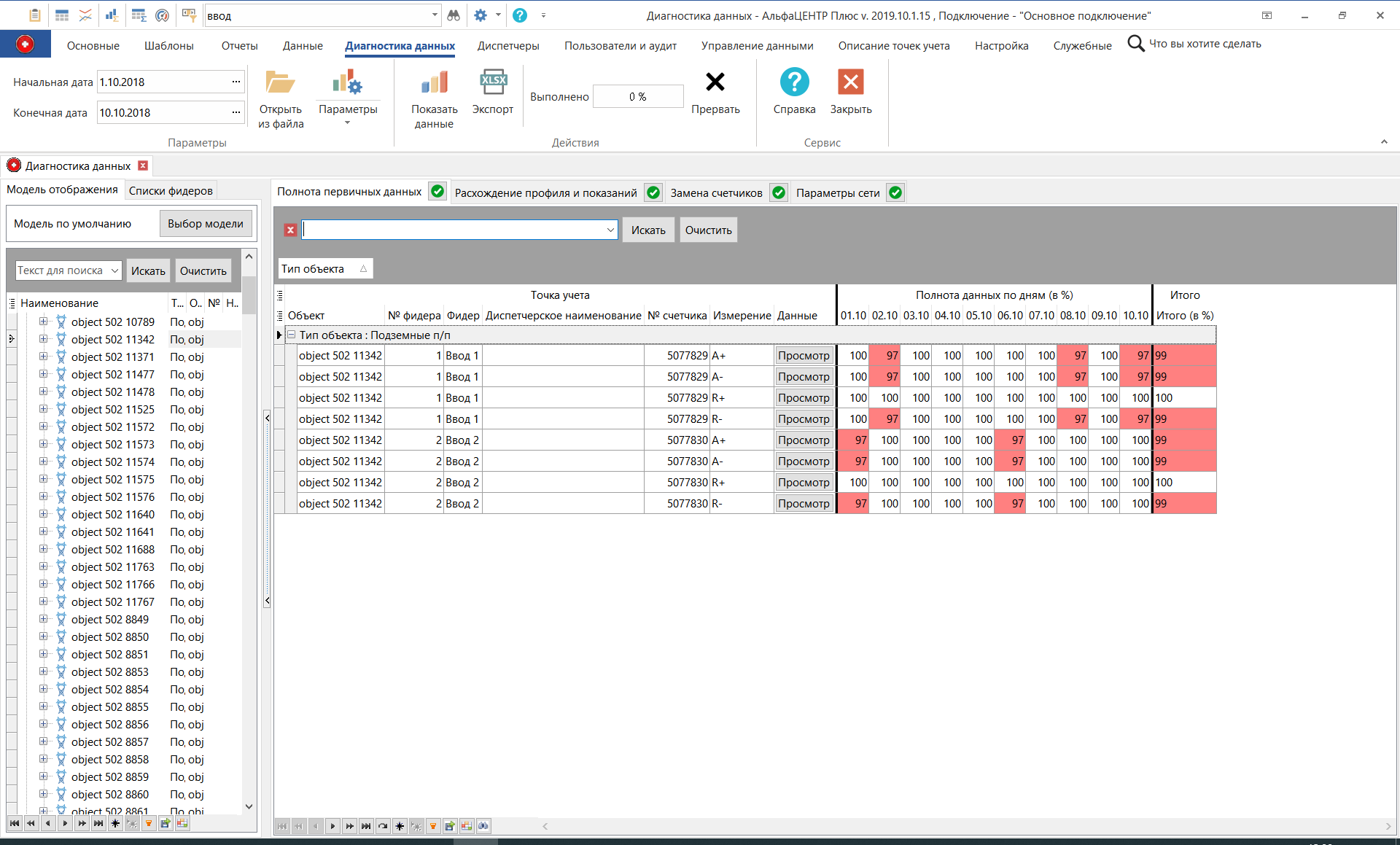

Форма "Диагностика данных"
Интерфейс формы может быть поделен на следующие области:
•область верхнего меню в виде ленты - позволяет выбрать интервал времени для диагностики данных, параметры отображения и другие возможности;
•область дерева модели отображения или выбор списка фидеров - содержит дерево модели отображения с возможностью выбора доступной пользователю модели, поиска и фильтрации по колонкам в дереве самой модели. Так же имеется возможность выбора нескольких элементов модели - по всем выбранным элементам в области просмотра данных будут показаны доступные варианты просмотра.
•область просмотра данных - набор закладок, на каждой из которой расположен свой тип данных. Показываются закладки для всех выбранных элементов модели отображения.
Область верхнего меню содержит следующие элементы:
•Выбор начальной и конечной даты для просмотра данных - вызов формы "Выбор" даты для выбора начальной и конечно даты данных, соответственно. При выборе даты поддерживаются относительные даты, например, "начала месяца", "конец месяца".
•Параметры - вызов формы "Параметры диагностики данных". Форма и параметры описаны в разделе "Параметры диагностики данных".
•Показать данные - получение и показ данных всех типов для всех выбранных элементов модели или списков фидеров. Данная операция может занять продолжительное время, поскольку запрашивается большое количество различных типов данных. Для просмотра данных конкретного типа нажмите кнопку "Показать данные" (кнопка в виде зеленой галочки) в заголовке закладки с требуемыми данными. Нажатие этой кнопки обновляет данные на текущей закладке и всех вложенных закладках, если они есть. После выбора новых элементов в дереве модели отображения данных необходимо нажать кнопку "Показать данные" для получения данных по выделенным элементам.
•Экспорт таблицы - выполнение экспорта данных и оформления самой таблицы из таблицы на текущей видимой закладке. Для экспорта данных необходимо указать имя файла и выбрать его тип. При экспорте данных поддерживаются все возможности, описанные в разделе Базовые возможности интерфейса, Экспорт данных.
•Экспорт данных - выполнение экспорта данных с минимальным оформлением самой таблицы из таблицы на текущей видимой закладке. Для экспорта данных необходимо указать имя файла и выбрать его тип. При экспорте данных поддерживаются только часть возможностей, описанные в разделе Базовые возможности интерфейса, Экспорт данных, но экспорт производится быстрее.
•Выполнено - показывает текущее положение и общий итог в запросе данных для просмотра. Нажатие кнопки "Прервать" приводит к отмене запроса оставшихся данных.
Область дерева модели отображения содержит область наименование модели с краткой подсказкой, а так же кнопку "Выбор модели" для выбора одной модели из списка доступных пользователю, а так же таблицу со всеми списками фидеров. В дереве модели отображения возможны все стандартные операции интерфейса, описанные в соответствующем разделе. После выбора необходимых элементов (можно выбрать несколько) в дереве или списков фидеров при просмотре данных будут показаны данные по всем выбранным элементам.
Область просмотра данных содержит следующий набор закладок:
•Полнота первичных данных - показывается полнота первичных данных по выбранным фидерам, фидерам из выбранных списков фидеров, измерений из списков измерений или расчетных группы. Полнота данных анализируется по выбранным в настройках диагностирования параметрам и выводятся в заданном в настройках виде. Для исключения лишних строк из конечной таблицы с данными полноты можно воспользоваться фильтрацией данных по колонкам.
•Расхождение профиля и показаний - показывается таблица c данными по профилю и данными по авточтениям, а так же разницу между ними. Наличие разницы говорит о том, что были как-то искажения в данных профиля или были получены неверные данные авточтения. Выбор измерений для поиска расхождений производится из выбранных фидеров, списков фидеров, списков измерений и расчетных группы.
•Замена счетчиков - показывается список счетчиков, по которым была произведена операция поиска произведения замены счетчика. Если замена была произведена на выбранном интервале, то для него выводятся дата, время, конечные показания для старого счетчика, а так же первые показания для нового счетчика.
•Параметры электросети - показываются значения параметров сети по выбранным счетчикам с возможностью фильтрации самих выводимых данных. Фильтрация производится на сервере БД для каждого счетчика. Таким образом, можно, например, посмотреть только те данные, где частота была больше 50.1 Гц и Ток (фаза А) больше 2 А.
•Журнал событий - показывается журнал событий по всем выбранным счетчикам с возможностью выбора какие именно события будут показаны. В дальнейшем возможна фильтрация полученного общего журнала по различным дополнительным критериям, используя возможности фильтрации таблицы.
•Профиль - показывается полнота данных и результаты набора проверок, данные которых позволяют судить о различных проблемах в данных - неполнота, уменьшение показаний, дырки в данных и т.п.
Каждая таблица имеет стандартный набор возможностей, описанных в разделе "Базовые возможности интерфейса".
