Теплосистема - это объект, который предназначен для описания трубопроводов и связи описания теплосистемы и трубопроводов с каналами данных прибора учета. Теплосистема содержит описание и список трубопроводов. Форма показана ниже.

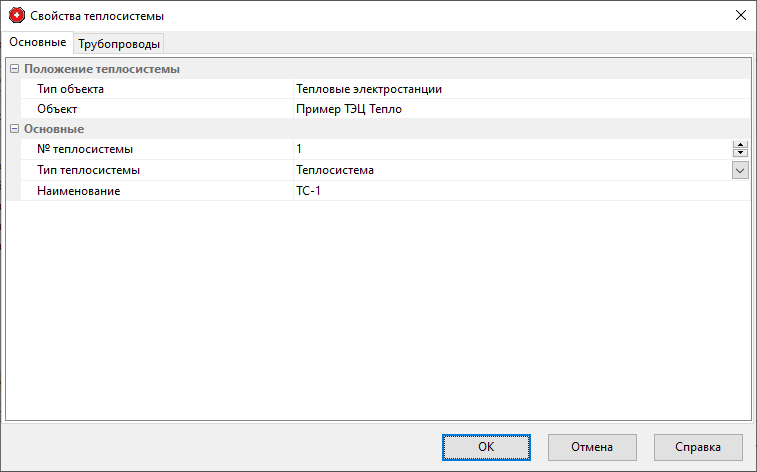

Форма "Свойства теплосистемы", закладка "Основные"
Теплосистема имеет следующие параметры:
•Положение теплосистемы - это объект, на котором она расположена; •№ теплосистемы - уникальный в рамках объекта номер теплосистемы; •Тип теплосистемы - Тип системы учета теплоресурсов; •Наименование - произвольное наименование, которое понятно пользователю; •Список трубопроводов - показаны на рисунке ниже.

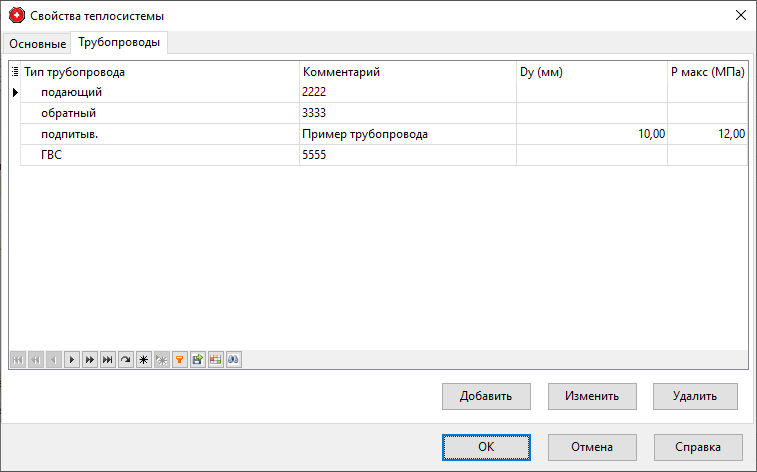

Форма "Свойства теплосистемы", закладка "Трубопроводы"
Теплосистема содержит набор трубопроводов, данные по которым собирают приборы учета. Каждый трубопровод имеет следующие параметры:
•Положение трубопровода - это теплосистема, к которой относится трубопровод; •Тип трупопровода - уникальный в рамках теплосистемы тип трубопровода; •Комментарий - произвольное наименование трубопровода, понятное пользователю; •Dy (мм), P макс (МПа) - дополнительные информационные характеристики трубопровода. Форма показана на рисунке ниже.

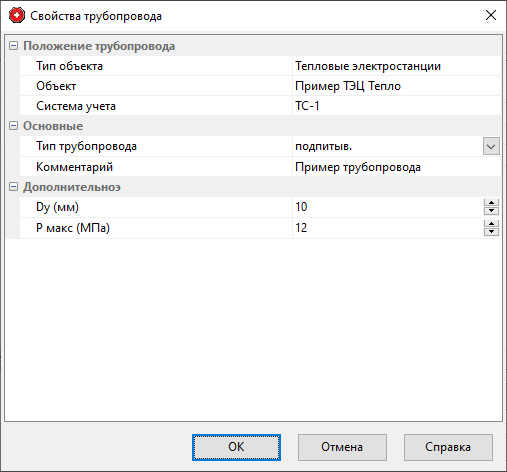

Форма "Свойства трубопровода"
Описание теплосистемы и её трубопроводов необходимо в дальнейшем для связи каналов учета прибора учета с реальными объектами.
|
