Каждый прибор учета имеет свои основные характеристики:
•Положение прибора учета - прибор учета должен быть описан на каком-либо объекте;
•№ прибора - уникальный в рамках объекта номер прибора;
•№ заводской - заводской номер прибора, который должен соответствовать реальному номеру прибора учета;
•Тип прибора - реальный тип прибора учета
•Место установки - произвольная строка, понятная пользователю;
•Дополнительные параметры - дата установки и поверки, а так же справочную информацию об измерении;
Форма показана на рисунке ниже.

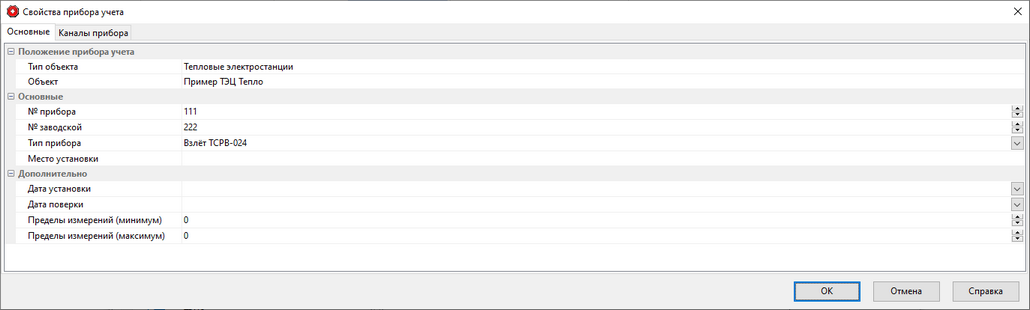

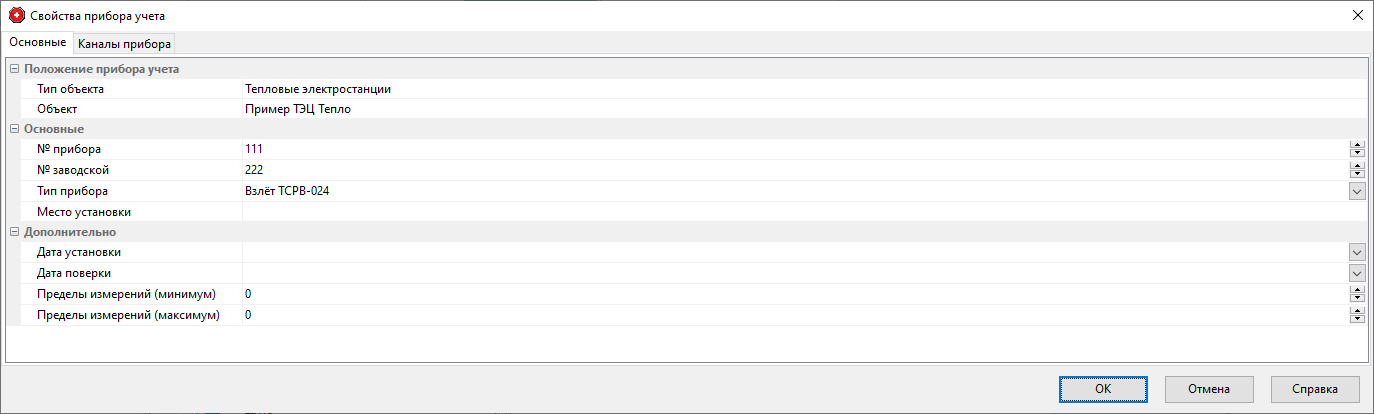

Форма "Свойства прибора учета", закладка "Основные"
Также каждый прибор учета имеет набор каналов, по которым производит измерение различных параметров. Каждый прибор имеет свой набор каналов. При описании прибора учета необходимо добавить в прибор набор каналов, который реально используется для измерения. Возможны ситуации, когда прибор поддерживает большее количество каналов измерения, чем реально используется. Неиспользуемые каналы добавить в описание не требуется.
Список каналов прибора учета показывается в форме "Свойства прибора учета" на закладке "Каналы прибора". Данная форма показана ниже.

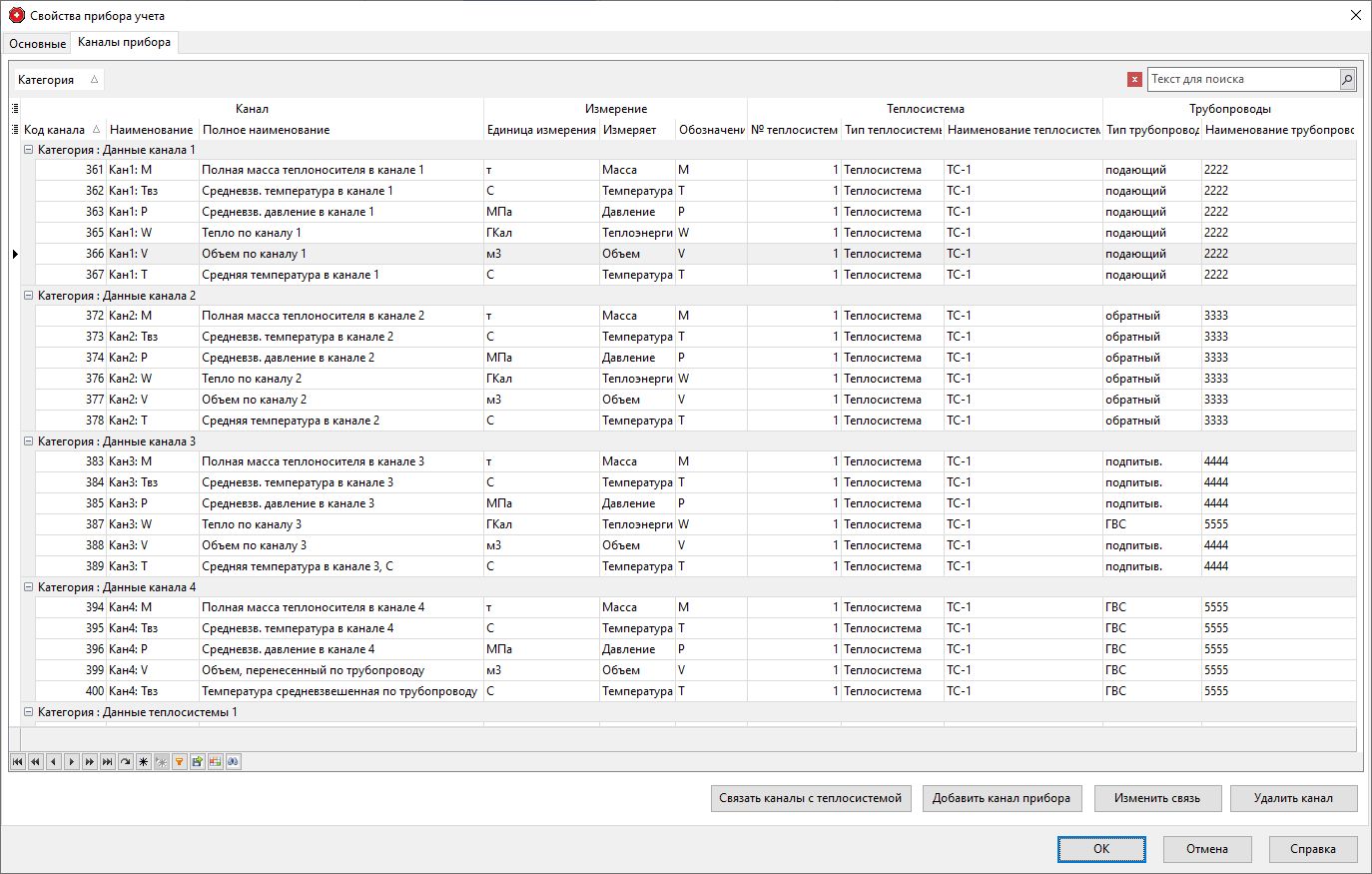

Форма "Свойства прибора учета", закладка "Каналы прибора"
Имеются следующие возможности:
•кнопка "Связать каналы с теплосистемой" - необходимо выбрать теплосистему и исходя из описания теплосистемы и возможных каналов прибора учета, будут добавлены необходимые каналы в прибор и установлена связь между каналами прибора и трубопроводами теплосистемы. В дальнейшем лишние каналы могут быть удалены, необходимые добавлены вручную, ранее описанные изменены.
•кнопка "Добавить канал прибора"- выбор из списка всех каналов прибора учета необходимых каналов и добавление их в описание прибора учета. Форма выбора каналов показана ниже;
•кнопка "Изменить связь" - изменение связи канала прибора и параметра трубопровода или параметра теплосистемы;
•кнопка "Удалить канал" - удаление канала из описания прибора. Если по каналу уже есть какие-либо данные, то они будут удалены вместе с описанием;

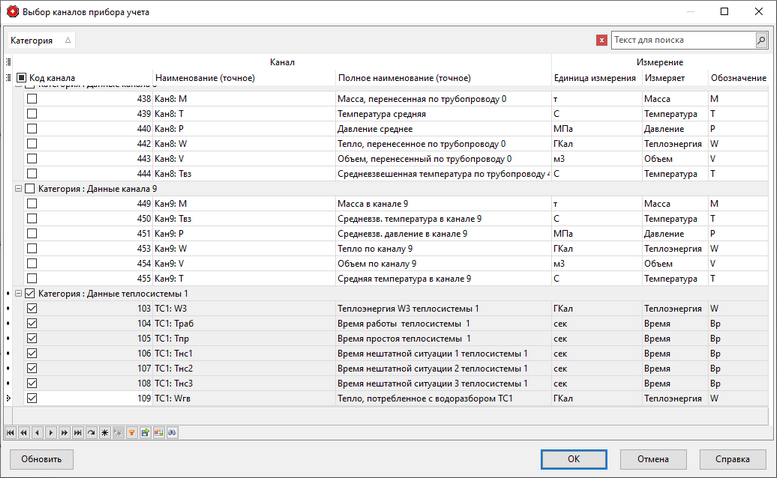

Форма "Выбор каналов прибора учета"
Форма "Выбора каналов прибора учета" содержит все каналы, которые есть в данном приборе учета. Каждый канал характеризуется кодом канала, наименованием и единицей измерения (что измеряет и в каких единицах измерения выдает информацию). Каналы по умолчанию сгруппированы по категориям, которые логически соотносятся с трубопроводами или теплосистемами.

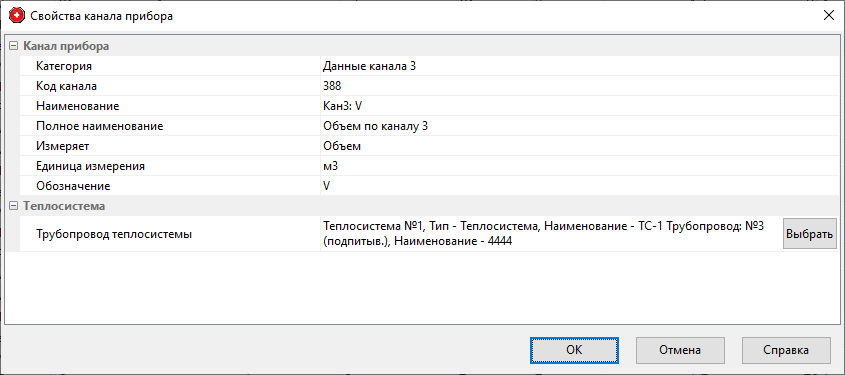

Форма "Свойства канала прибора учета"
Каждый канал прибора учета имеет следующие параметры:
•Категория - логическое описание группы каналов, к которому относится канал. Категория канала соотносится с трубопроводом в описание теплосистемы;
•Код канала - уникальный номер канала;
•Наименование - наименование канала прибора учета, используется при просмотре данных;
•Полное наименование - полное наименование канала прибора учета, используется при просмотре данных;
•Описание измерения канала - что измеряет, в каких единицах представлена информация и как обозначается;
•Связь с трубопроводом теплосистемы или параметром всей теплосистемы, описанной в приборе учета - необходимо выбрать трубопровод и, если прибор поддерживает, то и дополнительный канал.
Все описанные каналы прибора учета должны быть уникальны и не содержать дважды связь с одним и тем же трубопроводом или параметром теплосистемы. Если связь канала прибора учета и трубопровода/теплосистемы не установлена, то данный канал будет удален из описания при сохранении описания в БД.
