Простой мониторинг, появившийся в версии 2.3, предназначен для упрощения работы с приложением. Данный вид мониторинга не использует понятия однолинейной схемы и позволяет в табличном виде просматривать в оперативном режиме данные по счетчикам (коммерческие и технические данные, а также параметры качества) и группам 1-го уровня и их составляющим. Для загрузки простого мониторинга объекта необходимо: •Нажать кнопку "Мониторинг" на панели инструментов; •В появившемся окне "Выбор объекта" (см. рис. ниже), выбрать требуемый объект; •Нажать кнопку "Таблица", после чего таблица будет загружена. Если выбранная схема уже загружена, то пользователю будет выдано соответствующее сообщение.

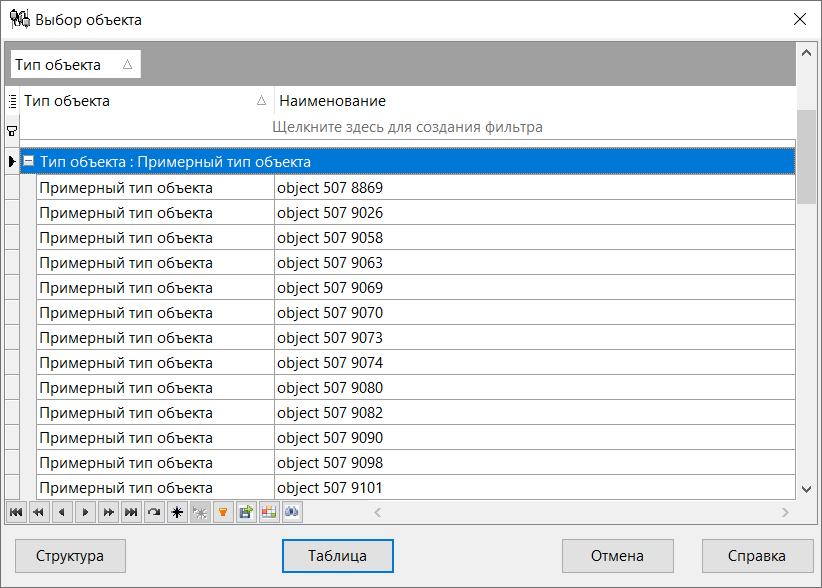

Диалоговое окно "Выбор объекта"
Так же пользователь может посмотреть структуру схемы, которая хранится в БД ПО "АльфаЦЕНТР". Для этого необходимо нажать кнопку "Структура" в окне "Выбор объекта". Основные возможности простого мониторинга: •Мониторинг коммерческих и технических данных по счетчикам; •Мониторинг параметров качества по счетчикам; •Мониторинг групп 1-го уровня и их составляющих; •Табличное или графическое представление информации; •Уставки на каждый параметр; •Цветовая индикация превышения уставок в таблице и на графике; •Цветовая индикация неполноты данных по группе; •Звуковая индикация превышения уставок и времени прихода новых данных; •Сохранение данных таблицы в формате XLS/HTML/XML/TXT; •Просмотр как энергии, так и мощности; •Фазная диаграмма для параметров качества; •Наложение фильтров для уменьшения выводимой информации; •Минимальное число опций настройки и максимальные возможности автоматической настройки; Форма простого мониторинга показана на рисунке ниже.

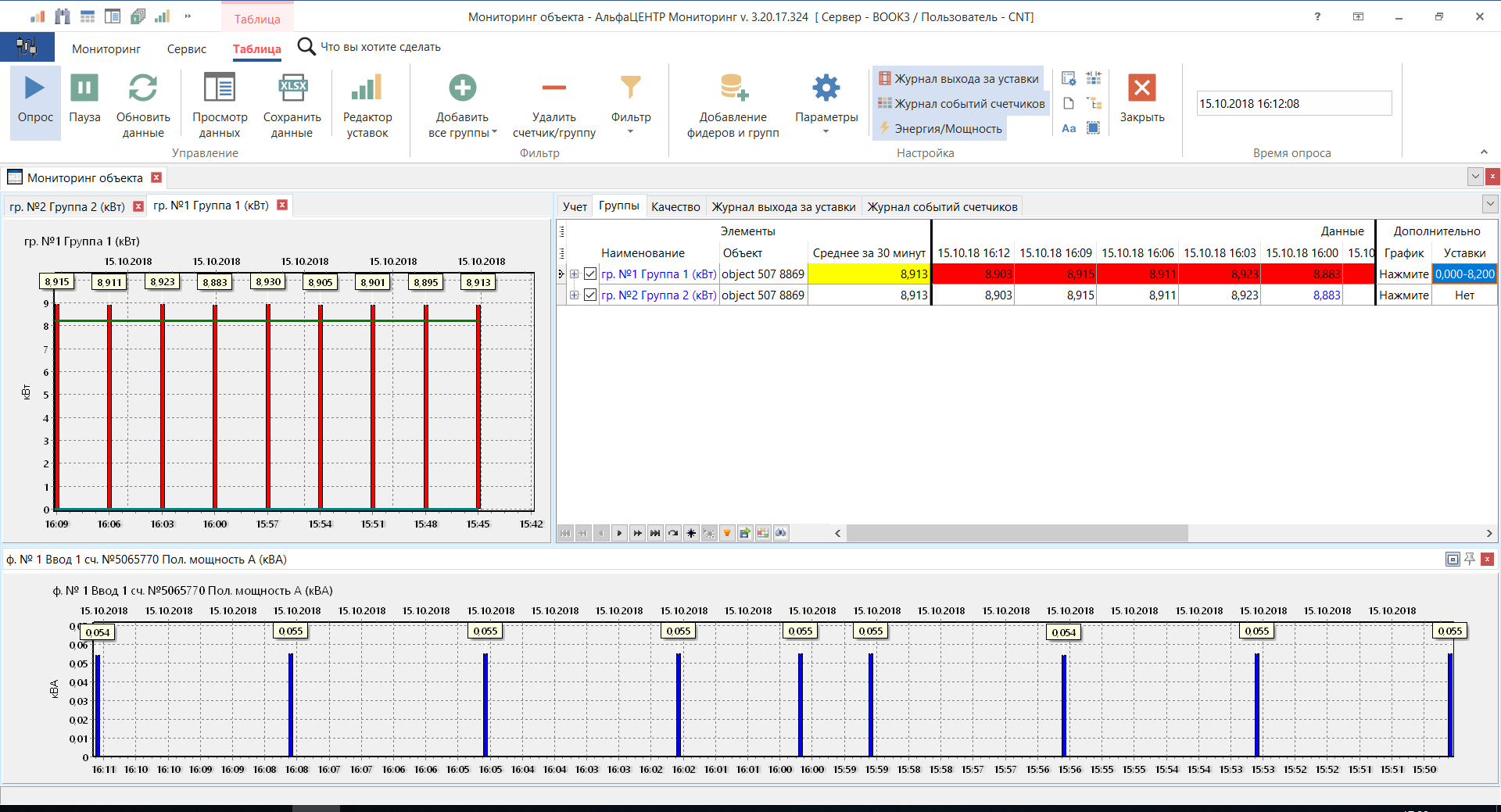

Форма "Мониторинг" Рассмотрим основные элементы формы: •В верхней части формы находится панель настройки; •Остальную часть формы занимают таблицы с данными; |
