Описание точки учета (фидера и счетчика) можно изменить в форме "Свойства точки учета". Форма состоит из двух закладок - Фидер и Счетчик. Сама форма показана на рисунке ниже.

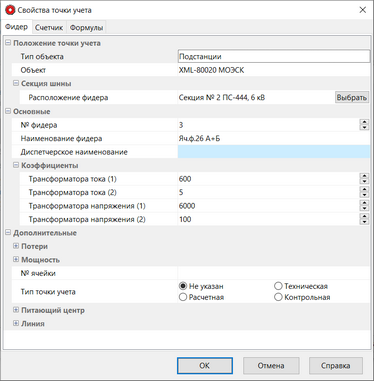

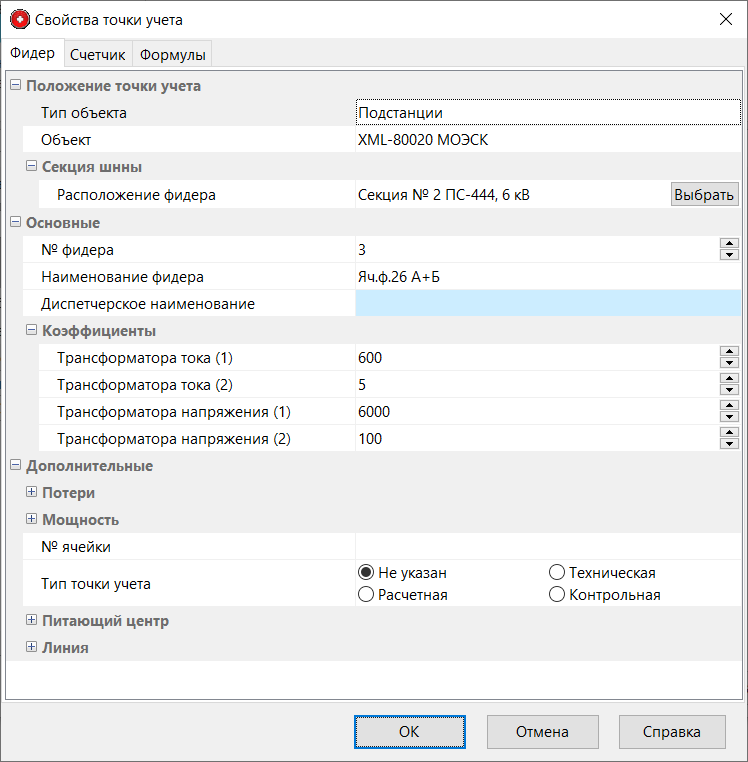

Форма "Свойства точки учета", закладка "Фидер"
Фидер имеет следующие обязательные параметры:
•Расположение фидера - необходимо выбрать секцию шины, на которой будет расположена точка учета. Данные параметр может быть изменен в любое время;
•№ фидера - уникальный в рамках объекта номер, который однозначно определяет фидер. Номер фидера не может быть изменен после того, как фидер сохранен в БД;
•Наименование фидера - короткое текстовое описание точки учета (фидера), понятное пользователю. Может быть изменено в дальнейшем;
•Диспетчерское наименование - длинное текстовое описание точки учета (фидера). Может содержать более полное описание точки учета. Может быть изменено в дальнейшем.
•Коэффициенты трансформации используются при показе данных по параметрам электросети:
•Трансформации тока (1) и (2) - коэффициенты трансформатора тока по первичной (1) и вторичной (2) сторонам;
•Трансформации напряжения (1) и (2) - коэффициенты трансформатора напряжения по первичной (1) и вторичной (2) сторонам;
Фидер имеет следующие информационные параметры:
•Потери:
•Расчет потерь - нормальный, прямой и реверсивный. Алгоритм расчета потерь: при нормальном - потери добавляются к расходам, при прямом - потери добавляются к приему и вычитаются из отдачи, при реверсивном - потери добавляются к отдаче и вычитаются из приема;
•Процент потерь в линии и трансформаторе - справочные коэффициенты, определяющие размер потерь в линии и трансформаторе, соотвественно. В зависимости от алгоритма и направления учета электроэнергии потери могут добавляться к данным по счетчику или вычитаться.
•Мощность (кВт):
•Максимальная - справочные данные по максимальной мощности по фидеру;
•Присоединенная - справочные данные по присоединенной мощности по фидеру;
•№ ячейки - символьное обозначение ячейки установки счетчика
•Тип точки учета - справочная информация о типе точки учета;
•Питающий центр (фидер) - можно указать справочную информацию о питающем центре - выбрать фидер из общего справочника фидеров;
•Линия
•Удельное сопротивление (кОм/км) - справочная информация по линии;
•Длина (км) - справочная информация по линии

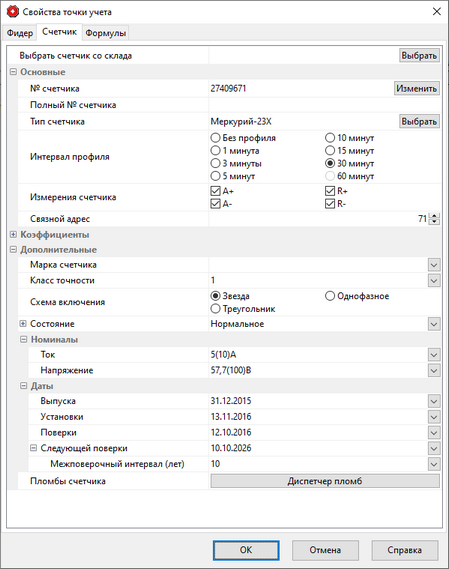

Форма "Свойства точки учета", закладка "Счетчик"
Счетчик имеет следующие обязательные параметры:
Имеется возможность добавить счетчик, из имеющихся на складе счетчиков - кнопка "Выбрать счетчик на складке". При этом параметры, которые указаны для счетчика на складе, будут будут занесены в текущую форму.
•№ счетчика - уникальный в рамках всей системы номер прибора учета (счетчика). Необходимо указать реальный номер счетчика.
•Полный № счетчика - полный номер счетчика, который может содержать 30 букв или цифр;
•Тип счетчика - тип прибора учета (счетчика), выбирается из справочника поддерживаемых приборов учета (счетчиков);
•Интервал профиля счетчика - размер в минутах интервала профиля для профильных счетчиков или необходимо выбрать "Без профиля" для беспрофильных счетчиков;
•Измерения счетчика - измерения, которые производит прибор учета (счетчик). Необходимо указать хотя бы одно измерение. Если убрать ранее используемое измерение, то данные по этому измерению, как и само измерение, будут удалены из БД;
•Коэффициенты - используются при прямом опросе счетчиков (производится умножение данных счетчика на эти коэффициенты). При опросе контроллеров производится контроль значений этих коэффициентов (они должны совпадать):
•Трансформации по току (КТ) - коэффициент трансформации по току. Задается в самом счетчике при параметризации. Берется из программы параметризации счетчика;
•Трансформации по напряжению (КН) - коэффициент трансформации по напряжению. Задается в самом счетчике при параметризации. Берется из программы параметризации счетчика;
•Множитель (М) - масштабный коэффициент счетчика. Задается в самом счетчике при параметризации. Берется из программы параметризации счетчика;
Счетчик имеет следующие необязательные параметры:
•Связи с формулами - вызов формы "Формулы для измерений точки учета" для установки связей между измерениями счетчика и формулами, созданными в ПО "Редактор формул". Как правило, используется для виртуальных счетчиков;
•Схема включения - схема подключения счетчика;
•Связной адрес - связной адрес счетчика (устаревший параметр). Указывается связной адрес счетчика на шине опроса, в дальнейшем может быть использован в модуле "Коммуникатор" при опросе счетчиков;
•Состояние и дата состояния - состояние счетчика и дата установки этого состояния. Модуль "Коммуникатор" игнорируется данный параметр. Для временного исключения счетчика из опроса используйте параметр "Опрос запрещен" в модуле "Коммуникатор";
•Марка счетчика - необязательный параметр, указывающий дополнительную информацию о марке счетчика
•Класс точности - класс точности прибора учета, берется из паспорта счетчика;
•Номиналы по току и по напряжению - номинальные значения по току и напряжению, берутся из паспорта счетчика;
•Дата выпуска - дата выпуска счетчика, берется из паспорта счетчика;
•Дата установки - дата установки счетчика;
•Дата поверки - дата поверки прибора учета;
•Дата следующей поверки, Межповерочный интервал - дата следующей поверки и межповерочный интервал счетчика, берется из акта поверки/паспорта счетчика;

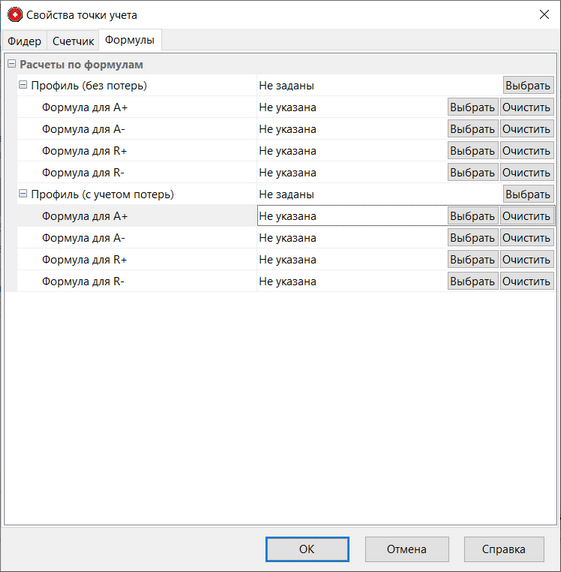

Форма "Свойства точки учета", закладка "Формулы"
На закладке "Формулы" можно указать для каждого измерения счетчика формулу, которая будет использоваться для расчета значений профиля. Так же можно указать формулу для расчета профиля уже с учетом потерь. Указанные формулы для самого профиля и для профиля с учетом потерь будут автоматически рассчитаны и использованы при просмотре профиля или выгрузки в файл MS Excel в самом модуле во всех формах, например в формах "Просмотр данных", "Быстрый просмотр данных" и других.
Сами формулы создаются и редактируются в отдельном модуле АльфаЦЕНТР Редактор формул.
