Вызов формы - главная форма приложения, закладка "Описание точек учета", группа "Точки учета электроэнергии", меню кнопки "Диспетчер трансформаторов", пункт меню "Пакетная загрузка описания трансформаторов" или меню кнопки "Пакетная загрузка", пункт меню "Пакетная загрузка описания трансформаторов".
В модуле АльфаЦЕНТР Плюс реализована возможность пакетной загрузки описания трансформаторов из файлов в формате MS Excel. Описание всех загружаемых трансформаторов должно быть представлено на одном листе электронной таблицы или файл MS Excel, на одном листе может быть только описание трасформаторов тока или трансформаторов напряжения. Смешивать описания недопустимо. Лист таблицы имеет строки и колонки. Описание одного трансформатора должно быть представлено в виде одной строки на этом листе. Каждая колонка содержит один параметр для всех трансформаторов. Таким образом каждая ячейка таблицы содержит значения для одного параметра одного трансформатора. Набор параметров трансформаторов тока и трансформаторов напряжения различные. Описание трансформаторов может быть создано в самом модуле или загружено из файла MS Excel. Форма для редактирования и последующей загрузки показана ниже.

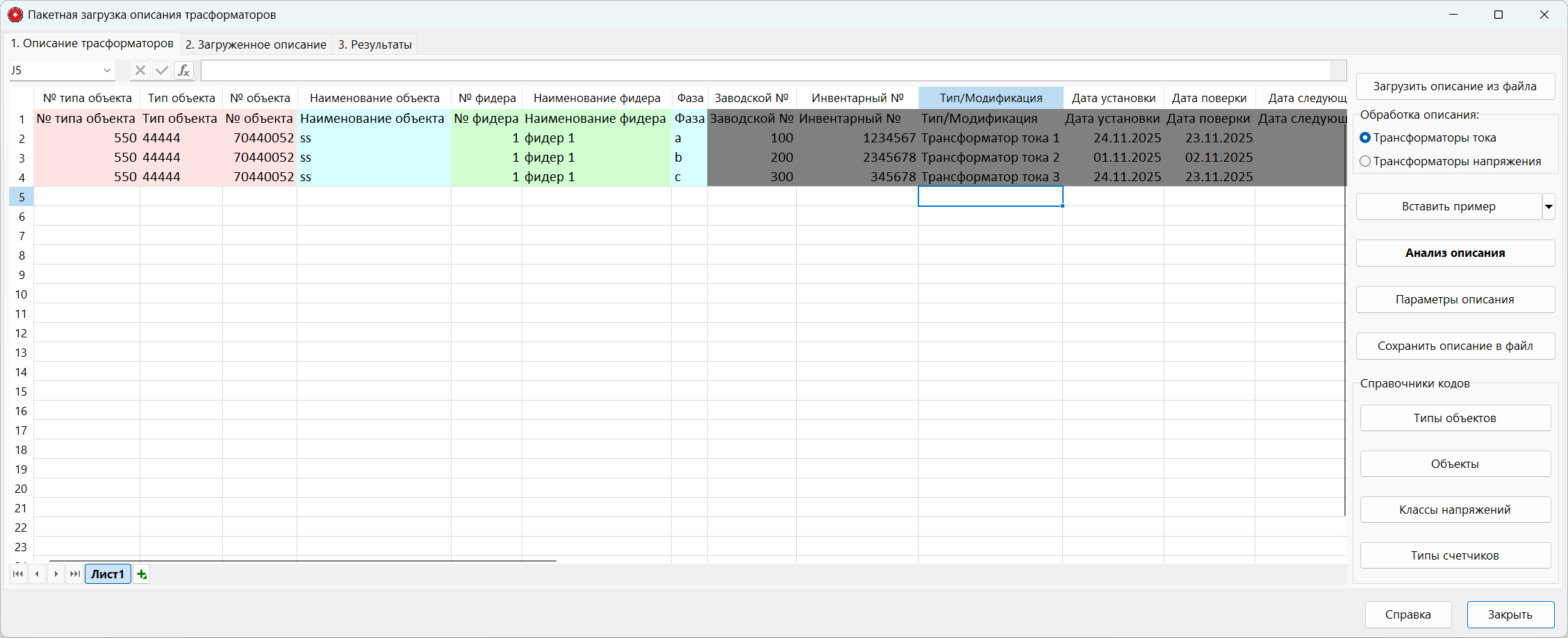

Форма "Пакетная загрузка описания трансформаторов"
На закладке "Описание трансформаторов" имеются следующие возможности:
•Загрузить описание из файла - загрузка ранее подготовленного описания точек учета из файла MS Excel;
•Выбор типа описания - определяет какие трансформаторы (тока или напряжения) описаны на листе;
•Вставить пример - очистка текущего описания и вставка примера описания на основе уже имеющихся в БД АльфаЦЕНТР точек учета;
•меню кнопки "Вставить пример" содержит пункты в зависимости от типа трансформаторов, которые описаны на листе:
▪Вставить только выбранные фидеры - выбор из общего списка точек учета (фидеров) необходимых фидеров и вставка только информации по выбранным фидерам. Данная возможность может использоваться для вставки только тех фидеров, по которым в дальнейшем будет дополнено описание трансформатора тока.
▪Вставить только выбранные секции шин - выбор из общего списка секций шин необходимых секций и вставка только информации по выбранным секциям. Данная возможность может использоваться для вставки только тех секций шин, по которым в дальнейшем будет дополнено описание трансформатора напряжения.
•Анализ описания - проверка текущего описания трансформаторов по различным критериям. Результаты будут показаны на следующей закладке;
•Параметры описания - вызов формы "Параметры описания" для просмотра и изменения параметров описания;
•Сохранить описание в файл - сохранение текущего описания в файл MS Excel;
Имеется возможность вызова различных справочников кодов. Коды как и описание могут быть использованы при ввода описания точки учета. Например, можно указать наименование объекта или его код, взятый из справочника. Можно вызвать следующие справочники для просмотра: Типы объектов, Объекты, Классы напряжений и Типы счетчиков.
Операция по пакетной загрузке состоит из нижеприведенных операций и каждая закладка формы выполняет свою операцию. Имеются следующие операции:
•Описание трансформаторов пользователем - на данном этапе пользователь может ввести свою описание в таблицу или загрузить ранее подготовленное описание из файл MS Excel. Структура описание подробно описано в разделе "Структура описания трансформатора". Перед вводом описание или после загрузки описания из файла необходимо задать параметры самого описание. Данные параметры подробно описаны в разделе "Параметры описания". После того, как параметры описание указаны и введено само описание необходимо нажать кнопку "Анализ описания" для перехода к следующей операции.
•После анализа описания будут показаны его результаты. Подробное описание процедуры анализа есть в разделе "Структура описания трансформаторов". Таблица с результатами анализа содержит все распознанные данные из описания и набор колонок "Результат анализа", в которой указывается, что загрузка возможна или указаны причины, по которым описание трансформатора из конкретной строки не может быть загружено в БД АльфаЦЕНТР. На этом этапе можно вернуться на предыдущий шаг и изменить описание или удалить лишнее или ошибочное описание - кнопка "Удалить элемент из таблицы". После просмотра загруженного описания необходимо выбрать требуемые трансформаторы и нажать кнопку "Загрузить описание в БД" для загрузки выбранных трансформаторов в БД. Если не выбран ни один трансформатор, то будут загружен все. Загружены могут быть только те трансформаторы, которые не имеют ни ошибок, ни неверных значений, ни неуказанных значений, т.е. те, для которых установлена галочка "Загрузка возможна".
•После нажатия кнопки "Загрузить описание в БД" описания будут загружены в БД и далее будут показаны все трансформаторы, которые были загружены. Данную таблицу можно сохранить в файл MS Excel.
