В модуле АльфаЦЕНТР Плюс реализована возможность пакетной загрузки описания точек учета из файлов в формате MS Excel. Описание всех загружаемых точек учета должно быть представлено на одном листе электронной таблицы или файл MS Excel. Лист таблицы имеет строки и колонки. Описание одной точки учета должно быть представлено в виде одной строки на этом листе. Каждая колонка содержит один параметр для всех точек учета. Таким образом каждая ячейка таблицы содержит значения для одного параметра одной точки учета. Описание точек учета может быть создано в самом модуле или загружено из файла MS Excel. Форма для редактирования и последующей загрузки показана ниже.

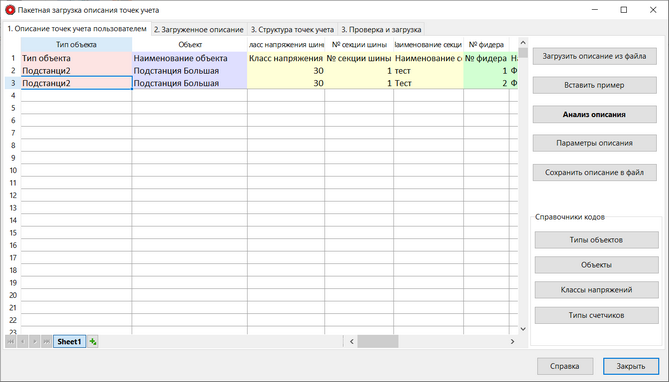

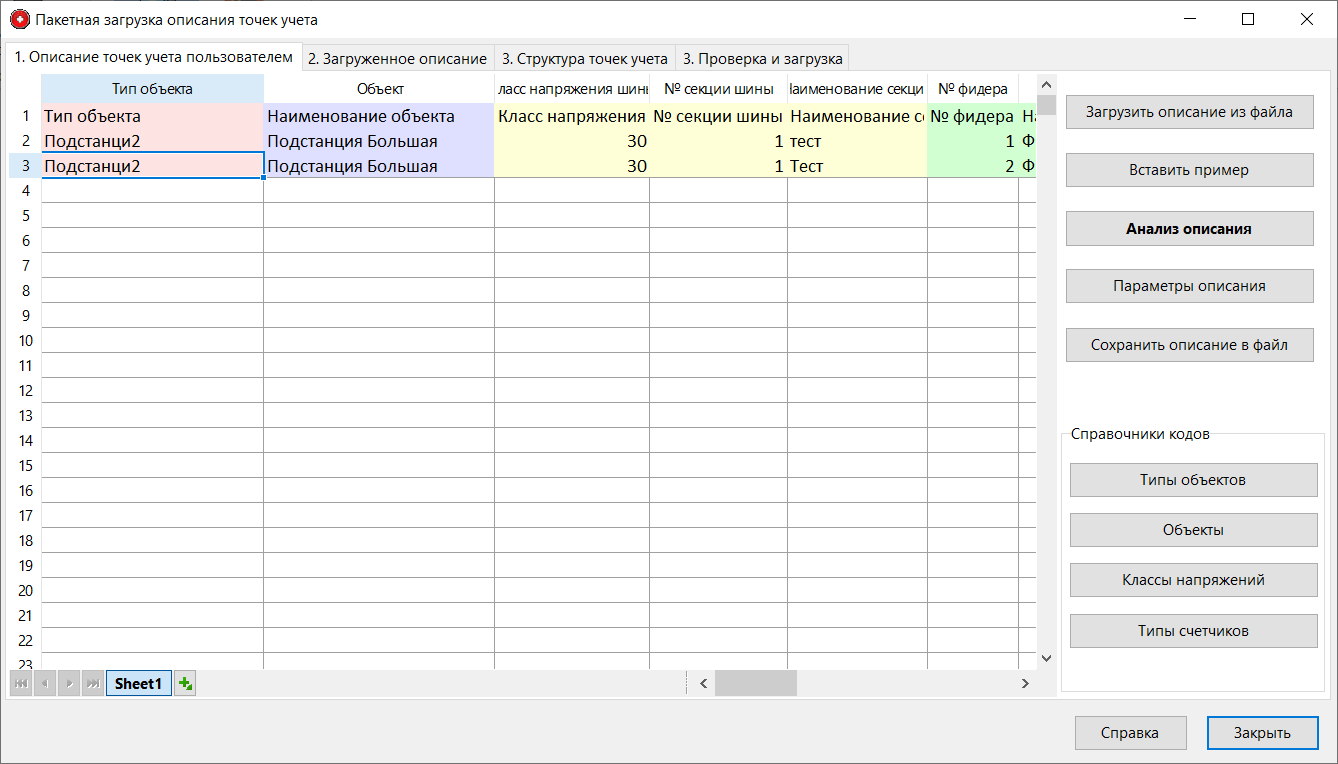

Форма "Пакетная загрузка описания точек учета"
На закладке "Описание точек учета пользователем" имеются следующие возможности:
•Загрузить описание из файла - загрузка ранее подготовленного описания точек учета из файла MS Excel;
•Вставить пример - очистка текущего описания и вставка примера описания на основе уже имеющихся в БД АльфаЦЕНТР точек учета;
•Анализ описания - проверка текущего описания точек учета по различным критериям. Результаты будут показаны на следующей закладке;
•Параметры описания - вызов формы "Параметры описания" для просмотра и изменения параметров описания;
•Сохранить описание в файл - сохранение текущего описания в файл MS Excel;
Имеется возможность вызова различных справочников кодов. Коды как и описание могут быть использованы при ввода описания точки учета. Например, можно указать наименование счетчика или его код, взятый из справочника. Можно вызвать следующие справочники для просмотра: Типы объектов, Объекты, Классы напряжений и Типы счетчиков.
Операция по пакетной загрузке состоит из нижеприведенных операций и каждая закладка формы выполняет свою операцию. Имеются следующие операции:
•Описание точек учета пользователем - на данном этапе пользователь может ввести свою описание в таблицу или загрузить ранее подготовленное описание из файл MS Excel. Структура описание подробно описано в разделе "Структура описания точек учета". Перед вводом описание или после загрузки описания из файла необходимо задать параметры самого описание. Данные параметры подробно описаны в разделе "Параметры описания". После того, как параметры описание указаны и введено само описание необходимо нажать кнопку "Анализ описания" для перехода к следующей операции.
•После анализа описания будут показаны его результаты. Подробное описание процедуры анализа есть в разделе "Структура описания точек учета". Таблица с результатами анализа содержит все распознанные данные из описания и колонку "Результат", в которой будет написано "Загрузка возможна" или указаны причины, по которым описание точки учета из конкретной строки не может быть загружено в БД АльфаЦЕНТР. На этом этапе можно вернуться на предыдущий шаг и изменить описание или удалить лишнее или ошибочное описание. После просмотра загруженного описание необходимо нажать кнопку "Сформировать структуру" для перехода к следующей операции.
•После формирования структуры загружаемых описаний она будет показана в виде дерева, каждый уровень которого представляет собой Тип объекта, Объект, Шину/секцию и точку учета (фидер и счетчик). На данном этапе можно посмотреть как саму иерархическую структуру, так и параметры каждого элемента иерархии. Так же можно, используя операции Drag&Drop, мышкой переносить различные элементы внутри иерархии. При этом курсор мыши будет показывать возможность выполнения операции переноса, например, можно перенести точку учета с одной секции шины на другую или между шинами различных объектов. Так же можно удалить лишние элементы иерархии. После просмотра и изменения иерархии необходимо нажать кнопку "Проверить описание" для перехода к следующей операции.
•После дополнительной проверки так же будет показана иерархическая структура в виде дерева, но в этой структуре уже нельзя вносить изменения. Все элементы этой структуры будут загружены в БД АльфаЦЕНТР так, как показано на экране и, если это возможно. Возможность загрузки или причины, по которым загрузка невозможна, будут показаны в колонке "Описание". Для загрузки полученной структуры в БД АльфаЦЕНТР необходимо нажать кнопку "Загрузить описание". После загрузки будет выдано количество загруженных точек учета и общее количество точек учета в описании. После загрузки можно запустить различные диспетчеры (Объектов, Точек учета и т.п.) для изменения различных свойств уже загруженных элементов или удаления лишних или неверно описанных элементов.
