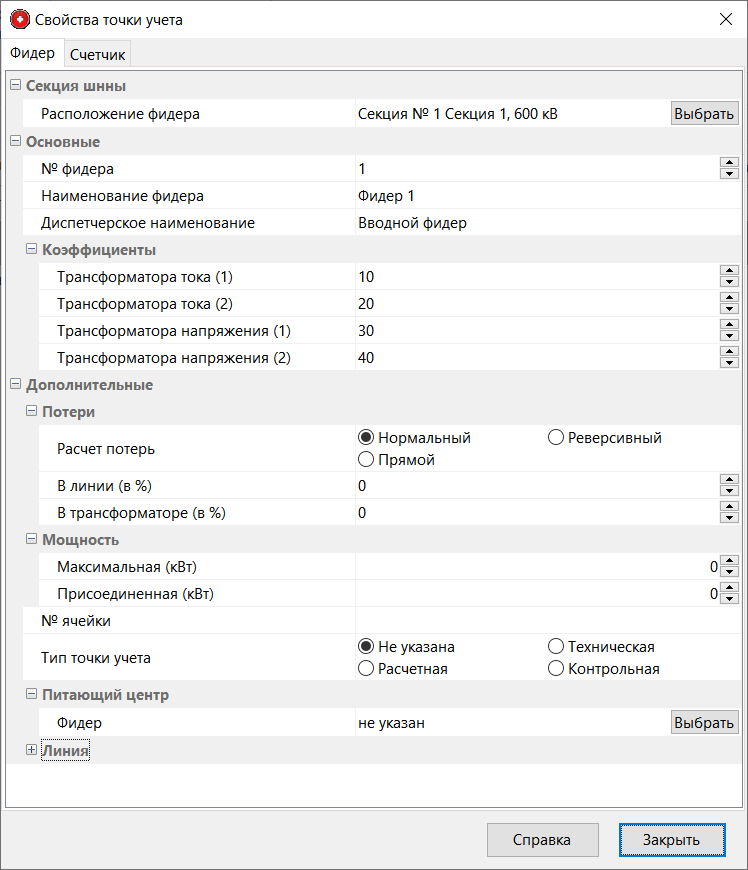

Точки учета в БД АльфаЦЕНТР описываются как набор параметров, которые могут быть условно разделены на две группы - параметры фидера и параметры счетчика (формы показаны ниже). Форма "Свойства точки учета", закладка "Фидер" Фидер имеет следующие параметры: •Секция шины - местоположение точки учета на объекте; •№ фидера - числовой идентификатор, который уникальный в рамках одного объекта; •Наименование фидера - произвольное символьное наименование точки учета (краткое); •Диспетчерское наименование - произвольное символьное наименование точки учета (длинное); •Коэффициенты трансформации - описывают коэффициенты трансформации по току и напряжению. Данные коэффициенты проверяются при опросе AMR-серверов и используются при расчете некоторых параметров электросети; •Трансформатора тока (первичный и вторичный) - коэффициенты трансформатора тока; •Трансформатора напряжения (первичный и вторичный) - коэффициенты трансформатора напряжения; •Дополнительные параметры - дополнительные параметры, используемые при расчета расходов или отображения данных; •Проценты потерь (в линии и трансформаторе) и расчет потерь - используются для расчета потерь при опросе приборов учета и контроллеров. Указываются как проценты от исходной величины и могут быть или добавлены к результирующему расходу или вычтены из него;

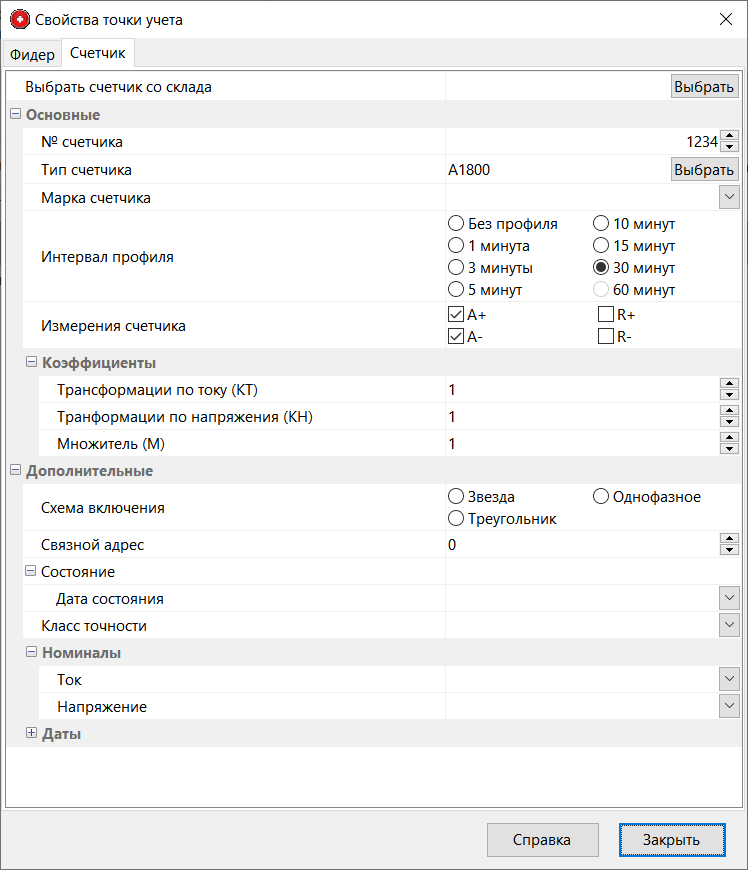

Форма "Свойства точки учета", закладка "Счетчик" Счетчик имеет следующие параметры: •Номер счетчика - уникальный в рамках всех БД номер счетчика; •Тип счетчика - тип счетчика, например А1800. •Марка счетчика - дополнительная информация о марке и возможностях счетчика, определяется производителем счетчика; •Интервал профиля - коммерческий интервал профиля счетчика, если он имеется у счетчика, или "Без профиля", если счетчик беспрофильный; •Измерения - набор измерений, который производит счетчик; •Коэффициенты - описывают коэффициенты, на которые будут умножаться интервальные расходы, получаемые с приборов учета при прямом опросе; •Трансформации по току (КТ) - коэффициент по току, если он указан в самом счетчике, то в АльфаЦЕНТР устанавливается 1. •Трансформации по напряжению (КН) - коэффициент по напряжению, если он указан в самом счетчике, то в АльфаЦЕНТР устанавливается 1. •Множитель (М) - множитель М в самом счетчике, если он указан в самом счетчике, то в АльфаЦЕНТР устанавливается 1. •Дополнительные параметры - различные дополнительные параметры;
|
